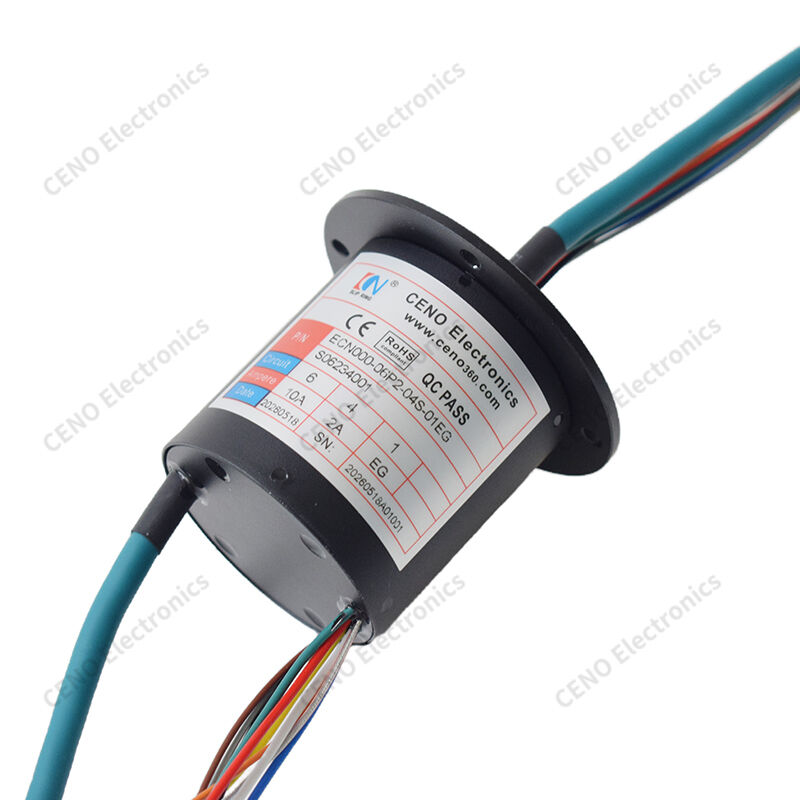

Электроустановочное кольцо с золотым контактом для питания и Ethernet
ECN000-06P2-04S-01EG представляет собой фланцевое электроустановочное кольцо CENO, объединяющее силовые цепи, сигналы датчиков и канал Ethernet для непрерывной передачи вращения на 360°. Изготовленное с использованием многоточечного контакта золото-по-золоту, оно обеспечивает стабильную электрическую производительность с низким контактным сопротивлением и минимальным шумом. Корпус из алюминия с ЧПУ обеспечивает высокую жесткость и антикоррозийные свойства. Каждое устройство проходит полное динамическое тестирование перед поставкой. Соответствует стандартам CE и RoHS, поддерживает оптовые поставки и индивидуальную настройку для производителей OEM, идеально подходит для вращающегося оборудования, требующего одновременной передачи питания и сетевых сигналов.
Особенности
- Золотые контакты
- Низкое сопротивление
- Длительный срок службы
- Фланцевое крепление
- Широкий температурный диапазон
Применение
- Поворотная камера безопасности
- Поворотный стол автоматизации
- Шарнир робота
- Поворотный стол для испытаний
- Вращающееся устройство мониторинга
Опционально
- Сечение провода
- Конфигурация каналов
- Обновление IP
- Индивидуальные выводы
- Маркировка OEM
Спецификация
|
ECN000-06P2-04S-01EG
|
Спецификация
|
|
Защита (класс IP)
|
IP51
|
|
Рабочая влажность
|
60% относительной влажности
|
|
Рабочая температура
|
-50°C~+60°C
|
|
Сечение выводного провода
|
AWG17# провод тефлон UL, CAT6
|
|
Номинальное напряжение
|
0~220 В переменного/постоянного тока
|
|
Цепи и ток
|
6 цепей * 10А, 4 цепи * 2А (сигнал), 1 группа * 1000M Ethernet
|
|
Диэлектрическая прочность
|
≥1000 В переменного тока при 50 Гц (питание), 300 В переменного тока при 50 Гц (сигнал)
|
|
Сопротивление изоляции
|
500 МОм при 500 В постоянного тока (питание), 100 МОм при 300 В постоянного тока (сигнал)
|
|
Электрический шум
|
Макс. 30 мОм
|
|
Длина выводного провода
|
Ротор: 300 мм, Статор: 300 мм
|
|
Рабочая скорость
|
0~100 об/мин
|
|
Способ вращения
|
Установка статора на фланец
|
|
Материал контакта
|
Драгоценный металл/золото по золоту
|
|
Материал корпуса
|
Алюминиевый сплав
|
Чертеж общего вида
