Ethernet Slip Ring 100Mbps OEM Rotary Connector

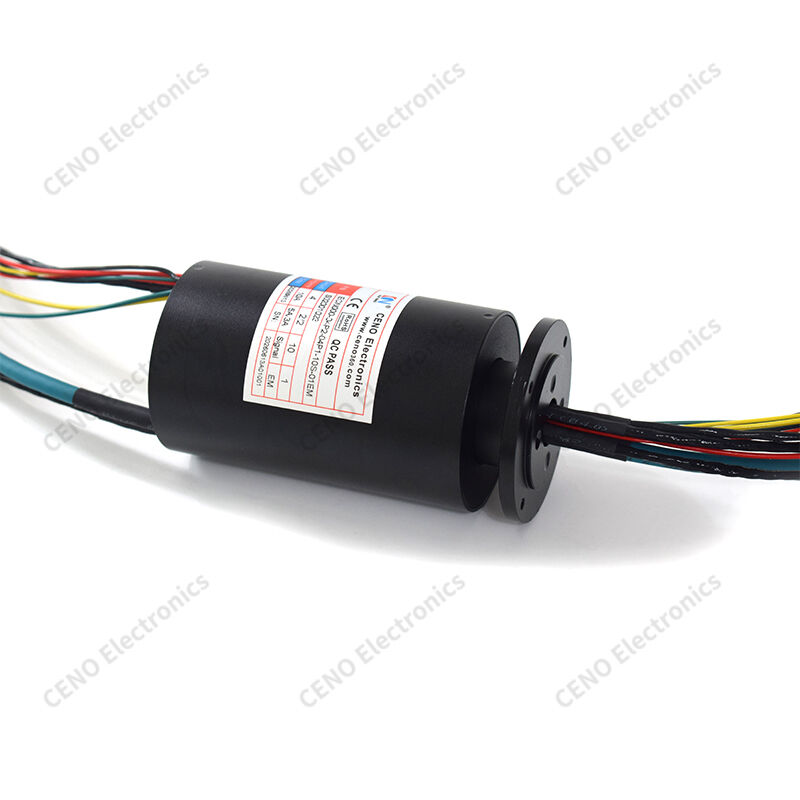

ECN000-04P2-04P1-10S-01EM представляет собой фланцевое Ethernet-кольцо скольжения CENO, использующее прецизионные золотые контактные сборки для передачи питания, управляющих сигналов и данных Ethernet 100 Мбит/с посредством непрерывного вращения на 360°. Интегрированный монтажный фланец обеспечивает прямую сборку без дополнительных адаптеров. Оптимизированная дифференциальная проводка сохраняет согласование импеданса и минимизирует потерю пакетов данных. Этот прочный поворотный разъем для передачи данных прошел проверку CE и RoHS и предназначен для оптовых OEM-заказов среднескоростного вращающегося промышленного оборудования.
Особенности
- Фланцевое крепление
- Золотые контакты
- Ethernet-канал
- Согласованный импеданс
Применение
- PTZ-камеры
- Поворотные платформы
- Инспекционные установки
- Упаковочное оборудование
Опционально
- Длина кабеля
- Разъемы RJ45
- Экранированная проводка
- Схема цепи
Спецификация
|
ECN000-04P2-04P1-10S-01EM
|
Спецификация
|
|
Степень защиты
|
IP51
|
|
Рабочая влажность
|
менее 60% относительной влажности
|
|
Рабочая температура
|
-40°C до +60°C
|
|
Характеристики провода
|
Луженая тефлоновая проволока AWG17#/22#, двухжильный/четырехжильный экранированный витой кабель (0,2 мм²), CAT6
|
|
Рабочее напряжение
|
0–48 В переменного/постоянного тока
|
|
Количество цепей/ток
|
4 цепи × 10 А (48 В); 2 цепи × 5 А (24 В);
2 цепи × 3 А (24 В); 1 группа × CAN;
1 группа × RS422; 1 группа × RS485;
1 группа × 100 Мбит/с Ethernet
|
|
Диэлектрическая прочность
|
≥500 В переменного тока при 50 Гц между двумя цепями
|
|
Сопротивление изоляции
|
≥100 МОм при 300 В постоянного тока
|
|
Колебание сопротивления контакта
|
≤30 мОм (при работе на скорости 600 об/мин)
|
|
Длина вывода
|
ротор: 500 мм; статор: 500 мм
|
|
Рабочая скорость
|
0–60 об/мин
|
|
Метод монтажа
|
конец ротора крепится к валу заказчика винтами
|
|
Контактный материал
|
драгоценный металл
|
|
Материал корпуса
|
алюминиевый сплав, пескоструйная обработка и черное анодирование
|
Принципиальная схема
