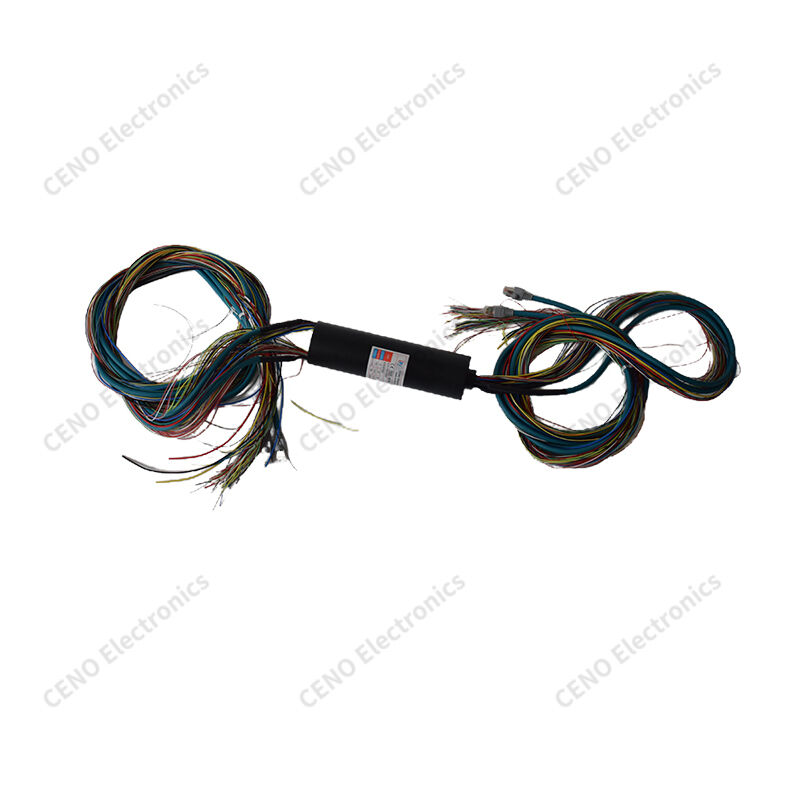

Капсульное контактное кольцо 72 смешанных цепей OEM разъем питания и сигнала
ACN-72P-02EM представляет собой многоканальный капсульный поворотный разъем CENO, обеспечивающий комбинированную передачу питания и сигналов для неограниченного вращения на 360°. Он использует раздельные внутренние схемы разводки для снижения электромагнитных помех между силовыми цепями и сигнальными линиями. Все устройства проходят строгую электрическую проверку перед отгрузкой. Это компактное контактное кольцо несет сгруппированные силовые пути на 10А и сигнальные каналы малого тока, разработанные для оптовых OEM-заказов, требующих интегрированной передачи питания и сигналов в компактных машинных узлах.
Особенности
- 72 смешанных цепи
- Изолированная проводка
- Золотые контакты
- Низкие помехи
Применение
- Поворотные испытательные стенды
- Тяжелые панорамные головки
- Автоматизированный инструмент
- Упаковочное оборудование
Опционально
- Индивидуальная длина провода
- Предварительно установленные разъемы
- Экранированные кабели
- Модифицированный корпус
Спецификация
|
ACN-72P-02EM
|
Спецификация
|
|
Защита (класс IP)
|
IP40
|
|
Рабочая температура
|
-20°C~+60°C
|
|
Номинальное напряжение
|
0~220VAC/VDC
|
|
Размер выводного провода
|
AWG17#/28# Провод Тефлон, CAT6
|
|
Цепи и ток
|
5 цепей * 10А (220В), 13 цепей * 1А (24В), 54 цепи * 1А (150В), 2 группы * 100М Ethernet
|
|
Диэлектрическая прочность
|
≥1000VAC@50Hz(P), ≥300VAC@50Hz(S)
|
|
Сопротивление изоляции
|
500MΩ@500VDC(P), 0MΩ@300VDC(S)
|
|
Электрический шум
|
Макс. 10mΩ (50 об/мин)
|
|
Длина выводного провода
|
Ротор: 1700 мм, Статор: 2000 мм
|
|
Рабочая скорость
|
0~160 об/мин
|
|
Контактный материал
|
Драгоценный металл/Золото к золоту
|
|
Материал корпуса
|
Алюминиевый сплав
|
Чертеж контура
Наш сервис
1. Ответ на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно ответьте на ваш вопрос.
4. Решили проблему с вами при использовании наших продуктов.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
FAQ
1. Что мы делаем?
Мы специализируемся на разработке, проектировании, производстве высококачественных контактных колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы в бизнесе?
CENO занимается бизнесом контактных колец с 2009 года. У нас тысячи клиентов, принявших нашу продукцию или услуги.
3. Что такое контактное кольцо?
Контактное кольцо - это электромеханическое устройство, которое позволяет передавать питание и электрические сигналы от стационарной к вращающейся конструкции. Контактное кольцо может использоваться в любой электромеханической системе, требующей вращения при передаче питания или сигналов. Оно может улучшить механические характеристики, упростить работу системы и устранить склонные к повреждению провода, свисающие с подвижных соединений.
4. Как выбрать контактное кольцо?
Правильный выбор решения для контактного кольца требует деталей о рабочих параметрах вашего приложения, включая общее количество цепей, напряжение и ток на цепь, рабочую скорость и тип монтажа. Хорошим местом для начала поиска являются наши стандартные контактные кольца. Если вы уверены, что наиболее вероятно потребуется индивидуальное/модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать.
5. Предлагаете ли вы индивидуальные контактные кольца?
Да, если вы уверены, что наиболее вероятно потребуется индивидуальное/модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать. Наши инженеры предложат идеальное решение для ваших нужд.
Почему с CENO
CENO - это технологическая компания в области контактных колец, занимающаяся исследованиями и разработками, производством и продажами. У нас есть передовое оборудование и высокоточные испытательные приборы для обеспечения качества продукции и надежности работы. Площадь предприятия составляет 3000 квадратных метров, и оно расположено в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, Взрывозащита
