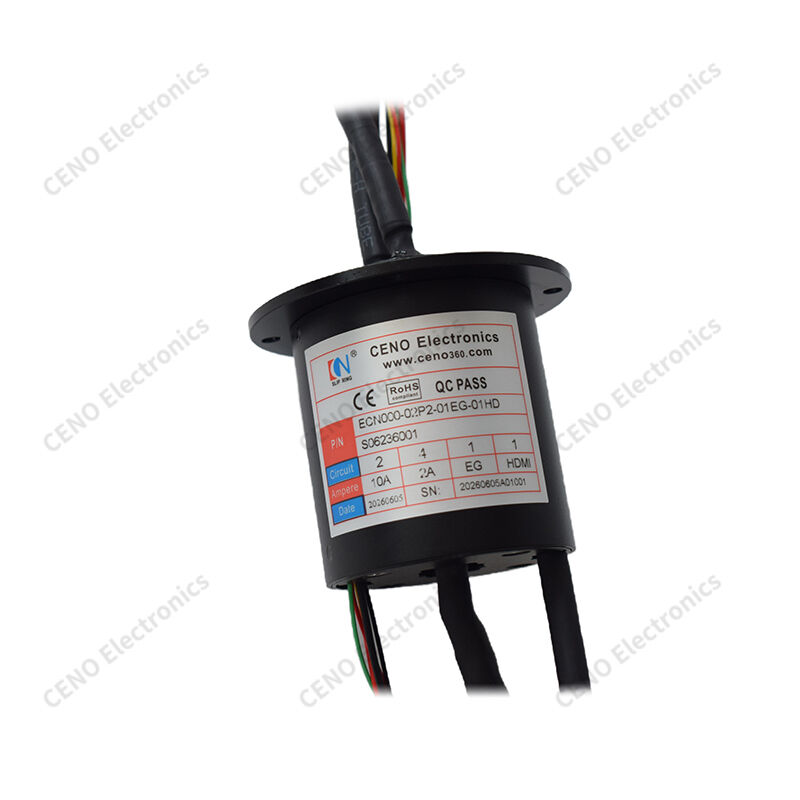

Гибридное кольцо скольжения с фланцевым креплением для HDMI и Gigabit Ethernet
ECN000-02P2-04S-01EG-01HD представляет собой гибридное кольцо скольжения CENO с фланцевым креплением, обеспечивающее непрерывное вращение на 360 градусов без ограничений, одновременно передавая питание, управляющие сигналы, Gigabit Ethernet и видеосигналы высокого разрешения HDMI. Встроенная изолированная экранирующая конструкция снижает электромагнитные помехи между силовыми цепями и высокоскоростными сигнальными каналами. Принятие многоточечной контактной структуры из драгоценных металлов обеспечивает стабильную динамическую контактную производительность. Каждое устройство проходит полный заводской функциональный контроль с уникальной прослеживаемостью серийного номера. Соответствующий стандартам CE и RoHS, этот интегрированный вращающийся передающий компонент сокращает объем работ по сборке и количество позиций в спецификации для серийно производимых систем вращающегося оборудования.
Особенности
- Фланцевое крепление
- Интеграция нескольких сигналов
- Подавление ЭМП
- Контакт из драгоценных металлов
- Стабильный выходной сигнал
Применение
- Платформы с панорамированием и наклоном
- Станции машинного зрения
- Автоматизированные вращающиеся оснастки
- Специальное оборудование для наблюдения
- Вращающееся инспекционное оборудование
Опционально
- Переконфигурация цепи
- Индивидуальная длина кабеля
- Более высокий класс защиты от проникновения
- Индивидуальные выходные интерфейсы
- Настройка под конкретный проект
Спецификация
|
ECN000-02P2-04S-01EG-01HD
|
Спецификация
|
|
Защита (класс IP)
|
IP51
|
|
Рабочая влажность
|
60% относительной влажности
|
|
Рабочая температура
|
-20°C~+60°C
|
|
Размер выводного провода
|
AWG17#/24# Провод Тефлон; CAT6; HDMI кабель
|
|
Номинальное напряжение
|
0~24 В переменного/постоянного тока
|
|
Цепи и ток
|
2 цепи * 10А (24В); 4 цепи * 2А (сигнал); 1 группа * 1000М Ethernet; 1 группа * HDMI
|
|
Диэлектрическая прочность
|
≥300 В переменного тока при 50 Гц
|
|
Сопротивление изоляции
|
100 МОм при 300 В постоянного тока
|
|
Электрический шум
|
Макс. 30 мОм (50 об/мин)
|
|
Длина выводного провода
|
Ротор: 500 мм; Статор: 500 мм
|
|
Рабочая скорость
|
0~200 об/мин
|
|
Способ вращения
|
Фланцевая установка
|
|
Контактный материал
|
Драгоценный металл/золото к золоту
|
|
Материал корпуса
|
Алюминиевый сплав
|
Чертеж общего вида
Наш сервис
1. Ответ на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно ответьте на ваш вопрос.
4. Решили проблему с вами при использовании наших продуктов.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
FAQ
1. Чем мы занимаемся?
Мы специализируемся на разработке, проектировании, производстве высококачественных колец скольжения и предлагаем различные решения для вращающихся систем.
2. Как долго мы работаем в этом бизнесе?
CENO занимается бизнесом колец скольжения с 2009 года. У нас тысячи клиентов, принявших наши продукты или услуги.
3. Что такое кольцо скольжения?
Кольцо скольжения — это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от неподвижной к вращающейся конструкции. Кольцо скольжения может использоваться в любой электромеханической системе, требующей вращения при передаче мощности или сигналов. Оно может улучшить механические характеристики, упростить работу системы и устранить подверженные повреждениям провода, свисающие с подвижных соединений.
4. Как выбрать кольцо скольжения?
Правильный выбор решения с кольцом скольжения требует подробной информации об эксплуатационных параметрах вашего приложения, включая общее количество цепей, напряжение и ток на цепь, рабочую скорость и тип крепления. Хорошим местом для начала поиска являются наши стандартные кольца скольжения. Если вы уверены, что вам, скорее всего, потребуется индивидуальное/модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать.
5. Предлагаете ли вы индивидуальные кольца скольжения?
Да, если вы уверены, что вам, скорее всего, потребуется индивидуальное/модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать. Наши инженеры предложат идеальное решение для ваших нужд.
