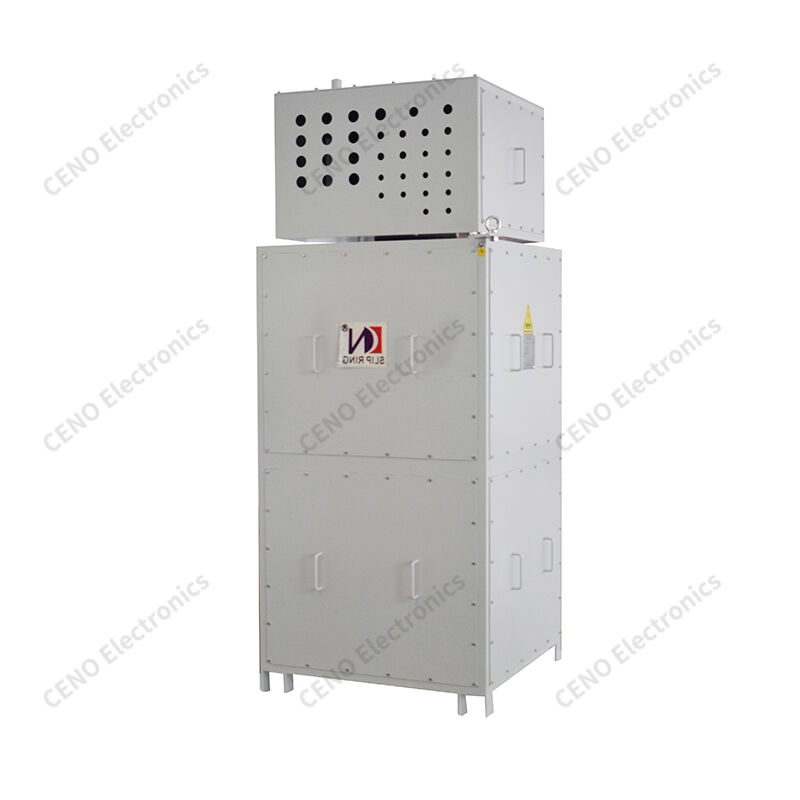

Трехъярусное углеродное контактное кольцо с матричной вентиляцией
BHCN-C-13400-1060-66P-02EG представляет собой углеродное контактное кольцо CENO, разработанное для тяжелого вращающегося оборудования, требующего большой пропускной способности каналов. Оно имеет трехъярусную изолированную конструкцию отсеков для разделения силовых и сигнальных цепей для улучшения защиты от помех. Оснащенное независимыми сервисными люками и матричными вентиляционными отверстиями для отвода тепла, опорными ножками и подъемными проушинами, оно упрощает установку на месте. Протестированное на заводе для крупномасштабных проектов, оно обеспечивает стабильную передачу мощности и сигналов, предотвращая скручивание кабелей и снижая трудоемкость обслуживания для системных интеграторов.
Особенности
- Трехъярусные отсеки
- Экранирование от электромагнитных помех
- Независимые сервисные люки
- Матричная вентиляция
- Напольное крепление
Применение
- Крупные поворотные платформы радаров
- Гигантские оптоэлектрические башни
- Портовое вращающееся оборудование
- Испытательные стенды для тяжелых нагрузок
- Многоканальные вращающиеся узлы
Опционально
- Индивидуальное количество каналов
- Переменный номинальный ток
- Измененные размеры корпуса
- Скорректированная компоновка люков
- Совместимость со специальными сигналами
|
BHCN-C-13400-1060-66P-02EG
|
Спецификация
|
|
Степень защиты
|
IP54
|
|
Рабочая влажность
|
<95% (при 20°C)
|
|
Рабочая температура
|
–20°C до +55°C
|
|
Рабочая скорость
|
0–5 об/мин
|
|
Рабочее напряжение
|
0–690 В переменного/постоянного тока
|
|
Номинал кольца/тока
|
1 цепь × 400 А (PE); 12 цепей × 400 А (690 В переменного тока); 3 цепи × 60 А (690 В переменного тока); 4 цепи × 60 А (380 В переменного тока); 3 цепи × 100 А (380 В переменного тока)
|
|
Диэлектрическая прочность
|
≥1500 В переменного тока при 60 Гц между любыми двумя цепями
|
|
Сопротивление изоляции
|
500 МОм при 500 В постоянного тока
|
|
Колебание контактного сопротивления
|
≤10 мОм (измерено при 50 об/мин)
|
|
Контактный материал
|
Медь-графит
|
|
Подключение
|
Клеммные колодки винтового типа
|
|
Обслуживание
|
Требуется регулярное техническое обслуживание
|
|
|
|
|
Рабочее напряжение
|
0–230 В переменного/постоянного тока
|
|
Номинал кольца/тока
|
1 цепь × 16 А (IE); 2 цепи × 10 А (230 В); 63 цепи для сигналов; 2 группы Gigabit Ethernet
|
|
Диэлектрическая прочность
|
≥1000 В переменного тока при 50 Гц между любыми двумя силовыми цепями; ≥300 В переменного тока при 60 Гц между любыми двумя сигнальными цепями
|
|
Сопротивление изоляции
|
500 МОм при 300 В постоянного тока (силовые); 100 МОм при 100 В постоянного тока (силовые)
|
|
Колебание контактного сопротивления
|
≤30 мОм (измерено при 50 об/мин)
|
|
Контактный материал
|
Драгоценный металл / золото-на-золоте
|
|
Подключение
|
Распределительная коробка
|
|
Обслуживание
|
Не требует обслуживания
|
|
|
|
|
Тип вращения
|
Кольцо вращается, щетки остаются неподвижными
|
|
Метод монтажа
|
Конец ротора приводится в движение ведущим блоком; конец статора прикручивается болтами
|
|
Материал корпуса
|
Сталь Q235A с покрытием RAL 7035
|
|
Прочее
|
Нагреватель 220 В, 200 Вт, управляемый термостатом
|
Принципиальная схема
Наши услуги
1. Ответ на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробный ответ на ваш вопрос.
4. Решение проблемы, возникшей при использовании наших продуктов.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
Часто задаваемые вопросы
1. Чем мы занимаемся?
Мы специализируемся на разработке, проектировании, производстве высококачественных контактных колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы работаем в этой сфере?
CENO занимается производством контактных колец с 2009 года. Тысячи клиентов приняли нашу продукцию или услуги.
3. Что такое контактное кольцо?
Контактное кольцо — это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от неподвижной к вращающейся конструкции. Контактное кольцо может использоваться в любой электромеханической системе, требующей вращения при передаче мощности или сигналов. Оно может улучшить механические характеристики, упростить работу системы и устранить склонные к повреждению провода, свисающие с подвижных соединений.
4. Как выбрать контактное кольцо?
Правильный выбор решения с контактным кольцом требует деталей об эксплуатационных параметрах вашего приложения, включая общее количество цепей, напряжение и ток на цепь, рабочую скорость и тип монтажа. Хорошим местом для начала поиска являются наши стандартные контактные кольца. Если вы уверены, что вам скорее всего потребуется индивидуальное / модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать.
5. Предлагаете ли вы индивидуальные контактные кольца?
Да, если вы уверены, что вам скорее всего потребуется индивидуальное / модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать. Наши инженеры предложат идеальное решение для ваших нужд.
Почему выбирают CENO
CENO — это технологическая компания в области контактных колец, занимающаяся исследованиями и разработками, производством и продажами. У нас есть современное оборудование и высокоточные испытательные приборы для обеспечения качества продукции и надежности работы. Площадь предприятия составляет 3000 квадратных метров, и оно расположено в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, взрывозащищенное
