Многоканальное капсульное контактное кольцо с низким перекрестным наведением

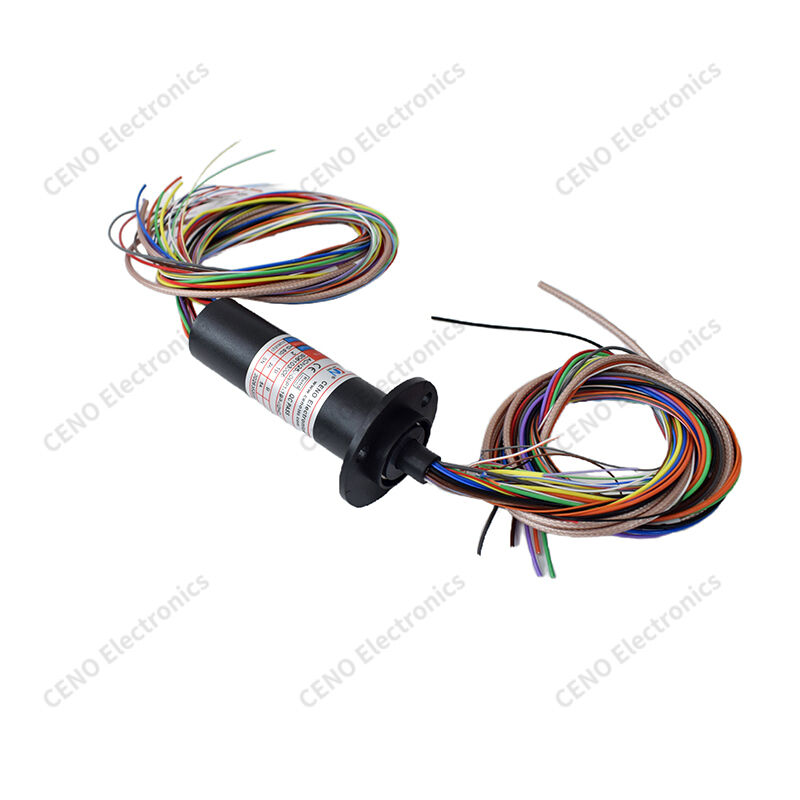

ACN25J-09P1-19P-02HD представляет собой многоканальное капсульное контактное кольцо CENO с фланцевым креплением, обеспечивающее стабильную передачу многочисленных сигналов управления низкого напряжения и малой мощности. Корпус выполнен из компактного инженерного пластика размером 22 мм, имеет изолированную схему и крепление на болтах для устойчивости к механическим вибрациям. Каждое устройство проходит полную функциональную проверку качества с соответствием CE и отслеживаемыми записями партий. Контакты из тонких драгоценных металлов обеспечивают колебание контактного сопротивления менее 5 мОм после испытаний на долговечность в 7 миллионов оборотов. Согласованные многожильные жгуты с цветовой маркировкой упрощают монтаж на месте. Рабочая температура составляет от -40 до +80 °C. Это устраняет спутывание кабелей при непрерывном вращении на 360 градусов и сокращает проблемы при сборке на месте для глобальных оптовых покупателей.
Особенности
- Многоизолированные цепи
- Фланцевое крепление
- Виброустойчивость
- Низкое перекрестное наведение
Применение
- Роботизированные поворотные соединения
- PTZ-камеры с множеством сигналов
- Поворотные испытательные приспособления
- Прецизионное инспекционное оборудование
Опционально
- Индивидуальная длина жгута
- Измененный калибр провода
- Измененное количество каналов
- Специальная схема подключения
Спецификация
|
ACN25J-09P1-19P-02HD
|
Спецификация
|
|
Защита (класс IP)
|
IP40
|
|
Рабочая влажность
|
60% относительной влажности
|
|
Рабочая температура
|
-20°C~+60°C
|
|
Номинальное напряжение
|
2~110 AC/DC
|
|
Цепи и ток
|
2 цепи * HD-SDI; 19 цепей * 2A; 9 цепей * 5A
|
|
Диэлектрическая прочность
|
≥200 В переменного тока при 50 Гц (P); ≥100 В переменного тока при 50 Гц (S)
|
|
Сопротивление изоляции
|
≥50 МОм при 200 В постоянного тока (P); ≥10 МОм при 100 В постоянного тока (S)
|
|
Электрический шум
|
Макс. 35 мОм
|
|
Длина выводного провода
|
Ротор: 600±5 мм; Статор: 600±5 мм
|
|
Рабочая скорость
|
0~50 об/мин
|
|
Контактный материал
|
Золото к золоту
|
|
Материал корпуса
|
Инженерный пластик
|
Чертеж общего вида
Наш сервис
1. Отвечаем на запросы в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Отвечаем на ваши вопросы подробно.
4. Решаем проблемы, возникающие при использовании наших продуктов.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
FAQ
1. Чем мы занимаемся?
Мы специализируемся на разработке, проектировании, производстве высококачественных контактных колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы работаем в этом бизнесе?
CENO занимается бизнесом контактных колец с 2009 года. Тысячи клиентов приняли наши продукты или услуги.
3. Что такое контактное кольцо?
Контактное кольцо — это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от неподвижной к вращающейся конструкции. Контактное кольцо может использоваться в любой электромеханической системе, требующей вращения при передаче мощности или сигналов. Оно может улучшить механические характеристики, упростить работу системы и устранить склонные к повреждению провода, свисающие с подвижных соединений.
4. Как выбрать контактное кольцо?
Правильный выбор решения для контактного кольца требует подробной информации об эксплуатационных параметрах вашего приложения, включая общее количество цепей, напряжение и ток на цепь, рабочую скорость и тип монтажа. Хорошим местом для начала поиска являются наши стандартные контактные кольца. Если вы уверены, что вам, скорее всего, потребуется индивидуальное/модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать.
5. Предлагаете ли вы индивидуальные контактные кольца?
Да, если вы уверены, что вам, скорее всего, потребуется индивидуальное/модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать. Наши инженеры предложат идеальное решение для ваших нужд.
