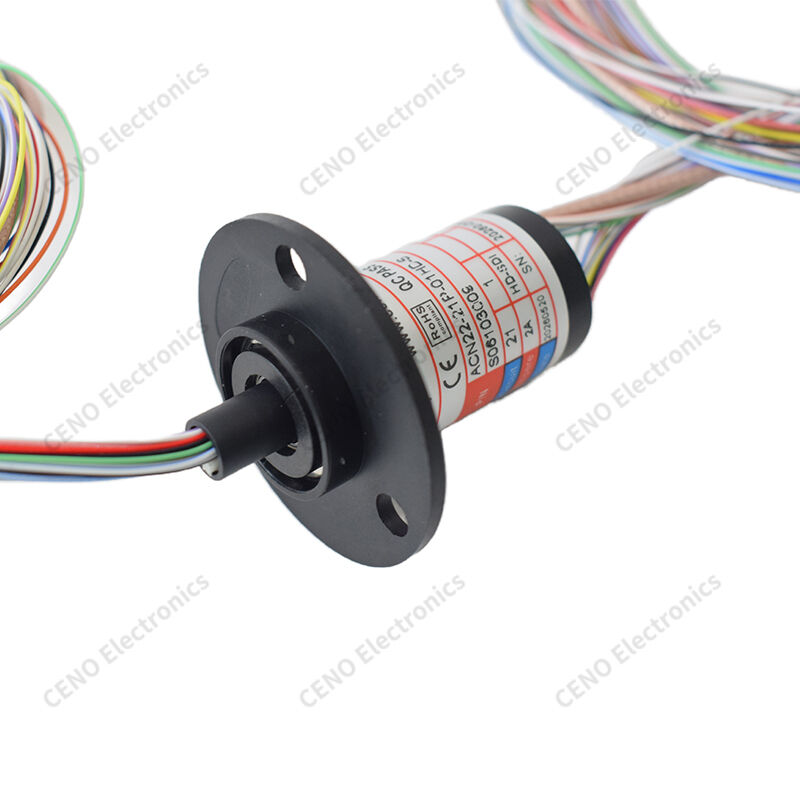

Капсульное кольцо скольжения с фланцевым креплением против скручивания
ACN22-21P-01HD-S — это капсульное кольцо скольжения CENO с фланцевым креплением и вращающимся электрическим разъемом для передачи питания и сигналов. Оно поддерживает бесконечное вращение на 360°, устраняя повреждение кабеля от скручивания при непрерывном движении. Высококачественные контакты из драгоценных металлов обеспечивают стабильную многоканальную передачу сигналов. Компактный цилиндрический корпус упрощает установку. Соответствует стандартам CE и RoHS, подходит для компактного вращающегося оборудования, требующего нескольких сигнальных цепей.
Особенности
- Вращение на 360°
- Фланцевое крепление
- Компактная конструкция
- Низкие помехи
Применение
- Роботизированный сустав
- Поворотный стол для инспекции
- Медицинский прибор
- Ротационная автоматизация
Опционально
- Пользовательские цепи
- Переменный ток
- Кабель для высоких температур
- Пользовательская длина провода
Спецификация
|
ACN22-21P-01HD-S
|
Спецификация
|
|
Степень защиты (IP)
|
IP40
|
|
Рабочая влажность
|
≤60% относительной влажности
|
|
Рабочая температура
|
-20°C~+60°C
|
|
Номинальное напряжение
|
0~240 В переменного/постоянного тока
|
|
Цепи и ток
|
21 цепь * 2А; 1 группа * HD-SDI
|
|
Диэлектрическая прочность
|
≥500 В переменного тока при 50 Гц (P); ≥100 В переменного тока при 50 Гц (S)
|
|
Сопротивление изоляции
|
100 МОм при 500 В постоянного тока (P); 10 МОм при 100 В постоянного тока (S)
|
|
Электрический шум
|
Макс. 35 мОм
|
|
Длина выводного провода
|
Ротор: 800±10 мм; Статор: 500±10 мм
|
|
Рабочая скорость
|
0~300 об/мин
|
|
Контактный материал
|
Золото к золоту
|
|
Материал корпуса
|
Конструкционный пластик
|
Принципиальная схема
Наш сервис
1. Ответ на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно ответьте на ваш вопрос.
4. Решили проблему с вами при использовании наших продуктов.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
Часто задаваемые вопросы
1. Чем мы занимаемся?
Мы специализируемся на разработке, проектировании, производстве высококачественных колец скольжения и предлагаем различные решения для вращающихся систем.
2. Как долго мы работаем в этой сфере?
CENO занимается бизнесом колец скольжения с 2009 года. У нас тысячи клиентов, принявших нашу продукцию или услуги.
3. Что такое кольцо скольжения?
Кольцо скольжения — это электромеханическое устройство, которое позволяет передавать питание и электрические сигналы от неподвижной к вращающейся конструкции. Кольцо скольжения может использоваться в любой электромеханической системе, требующей вращения при передаче питания или сигналов. Оно может улучшить механические характеристики, упростить работу системы и устранить подверженные повреждению провода, свисающие с подвижных соединений.
4. Как выбрать кольцо скольжения?
Правильный выбор решения с кольцом скольжения требует подробной информации об эксплуатационных параметрах вашего приложения, включая общее количество цепей, напряжение и ток на цепь, рабочую скорость и тип монтажа. Хорошим местом для начала поиска являются наши стандартные кольца скольжения. Если вы уверены, что наиболее вероятно потребуется индивидуальное / модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать.
5. Предлагаете ли вы индивидуальные кольца скольжения?
Да, если вы уверены, что наиболее вероятно потребуется индивидуальное / модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать. Наши инженеры предложат идеальное решение для ваших нужд.
