Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation

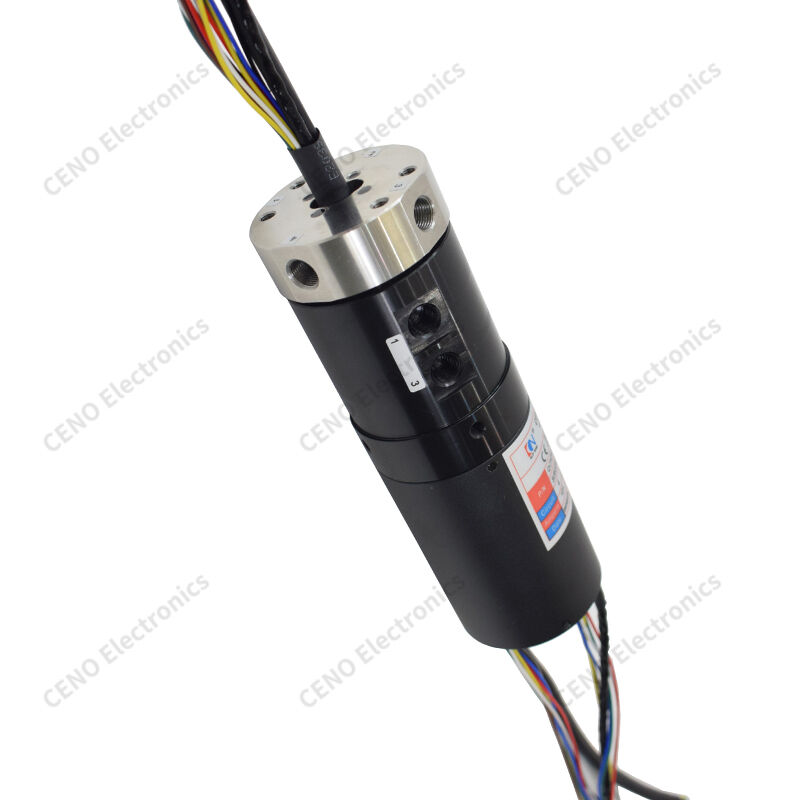

Pneumatic-Electric Slip Ring for 360° twist-free rotation

Pneumatic-Electric Slip Ring for 360° twist-free rotation

Место происхождения Китай
Фирменное наименование CENO
Сертификация ISO9001,CE,RoHS
Номер модели QCN0401-04P2-20S
Подробная информация о продукции
Рейтинг защиты:
IP51
Рабочая влажность:
Ниже 60% относительной влажности
Рабочая температура:
-30°C ~ +80°C
Характеристики проводов:
См. схему подключения
Номинальные значения тока кольца/канала:
4 канала × 10 А; 13 каналов сигналов сенсорного переключателя; 6 каналов × сигналы энкодера
Рабочее напряжение:
0 ~ 220 В переменного/постоянного тока
Диэлектрическая прочность:
≥300 В переменного тока при 50 Гц между любыми двумя каналами
Сопротивление изоляции:
500 МОм при 300 В постоянного тока
Зыбкость контактного сопротивления:
≤30 мОм (при 50 об/мин)
Длина провода:
Ротор: 250 мм; Статор: 250 мм
Рабочая скорость:
0 ~ 50 об/мин
Способ монтажа:
Концевой фланец ротора фиксированный; Конец статора закреплен резьбовыми отверстиями для предотвраще
контактный материал:
Драгоценный металл
Материал корпуса:
Алюминиевый сплав, подвергнутый пескоструйной обработке и анодированный в черный цвет
Количество каналов:
4 канала × сжатый воздух
Интерфейс соединения:
Резьба G1/8", совместима с трубками ø6 мм.
Диапазон давления:
-100 кПа ~ +1,0 МПа
Вращая вращающий момент:
≤2 Н·м
Выделить:

Pneumatic-Electric Slip Ring 360° rotation

,

Pneumatic Rotary Union twist-free

,

Slip Ring with pneumatic-electric connection

Условия оплаты и доставки
Количество мин заказа
1 шт.
Цена
Подлежит обсуждению
Упаковывая детали
Картонная коробка
Время доставки
2 недели
Условия оплаты
Т/Т, ПайПал, западное соединение
Поставка способности
1000ПК В Месяц
Описание продукта
Pneumatic-Electric Slip Ring for 360° twist-free rotation QCN0401-04P2-20S is CENO Pneumatic-Electric Integrated Slip Ring combines pneumatic rotary union and electric slip ring into one compact cylinder unit, supporting unlimited 360° continuous rotation without cable or air tube twisting. This slip ring features 4 power circuits rated 10A each and 20 signal circuits rated 2A each, paired with dual pneumatic ports for compressed air or vacuum transmission. Made of black
