Кольцо с проскальзыванием твердого вала для многоканальной передачи сигнала на 360°

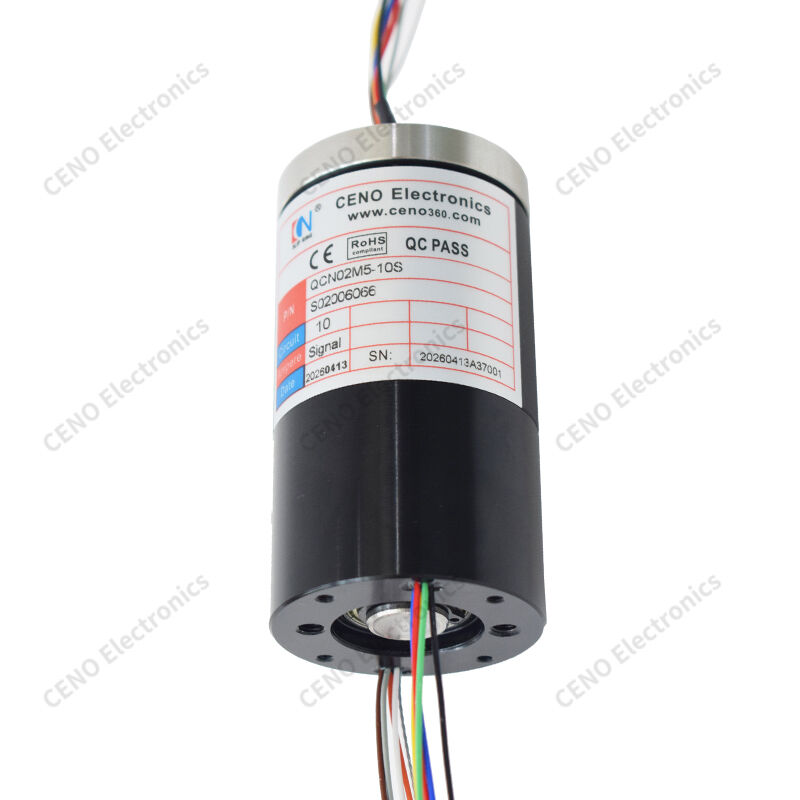

QCN02M5-10S - это кольцо с твердым валом CENO с цилиндрическим корпусом из алюминиевого сплава для миниатюрного вращающегося оборудования.Он имеет крошечный отпечаток, чтобы поместить узкое место установки., используя контакт драгоценных металлов для осуществления бесконечного вращения на 360° и предотвращения запутанности проводов.с цветовыми кодами двойных проводов для удобной проводкиПродукт имеет сертификаты CE и RoHS и проходит строгую проверку качества, чтобы гарантировать постоянную производительность для длительной работы с точностью вращения.
Особенности
- корпус из сплава
- Ценный контакт.
- CE & RoHS
- Низкое трение
- Компактный макет
Заявления
- Испытательные приборы
- Соединение микророботов
- Подвески для камер
- Медицинское вращающееся оборудование
- Прямые проигрыватели
Необязательно
- Специальные схемы
- Регулируемый ток
- Продолжительность провода по заказу
- Более высокая скорость вращения
- Улучшение защиты ИС
Спецификация
|
QCN02M5-10S
|
Спецификация
|
|
Защита
|
IP51
|
|
Рабочая влажность
|
≤ 60% RH
|
|
Операционная температура
|
-20°C ~ +80°C
|
|
Спецификации провода
|
AWG24# Тефлон® (UL)
|
|
Рабочее напряжение
|
0 ∆ 220 VAC/VDC
|
|
Ток на кольцо
|
10 схем (сигнал)
|
|
Диэлектрическая прочность
|
≥ 500 VAC @ 50 Hz (между цепями)
|
|
Сопротивление изоляции
|
≥ 500MΩ @ 500VDC
|
|
Колебания контактного сопротивления
|
≤ 30mΩ @ 50 оборотов в минуту
|
|
Длина свинцового провода
|
Ротор 300 мм; статор 300 мм
|
|
Скорость работы
|
030 оборотов в минуту
|
|
Способ установки
|
Ротор: крепление фланца; Статор: отверстия для винтов для антиротации
|
|
Контактный материал
|
Драгоценный металл
|
|
Жилой материал
|
Алюминиевый сплав, пескоструйный и черноанодированный
|
|
Каналы
|
2 × воздух
|
|
Порт-поток
|
M5 × 0,8 (подходит для труб протяженностью ø4 мм)
|
|
Давление
|
-100 кПа до 0,5 МПа
|
|
Крутящий момент
|
≤ 1 Н*м
|
Очертание контуры
