Проходное скользящее кольцо для надежной передачи вращающейся мощности и сигналов

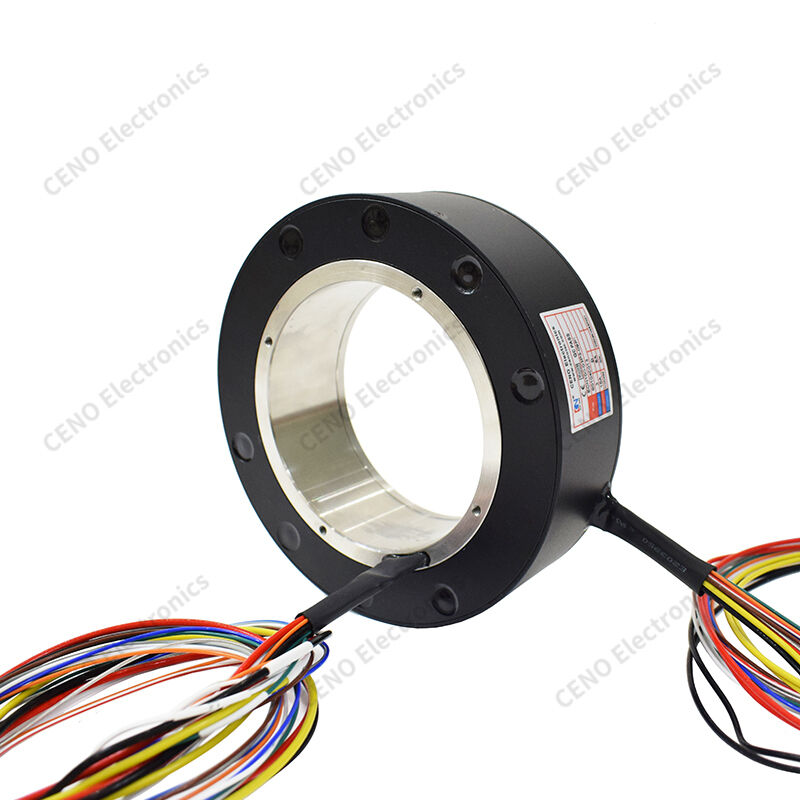

ECN100-03P3-09P1 представляет собой кольцо скольжения CENO с полым валом и сквозным отверстием с корпусом из алюминиевого сплава для промышленной передачи вращающейся мощности и сигналов. Благодаря большому центральному сквозному отверстию, оно позволяет проходить через центр валам, воздушным трубкам и кабелям, экономя пространство для установки вращающегося оборудования. Приняв структуру контакта из драгоценных металлов, оно обеспечивает бесконечное вращение на 360° без запутывания проводов, стабильно передавая мощность и слабые сигналы датчиков. Оснащено проводами с цветовой маркировкой на концах ротора и статора для удобства подключения, с износостойкими кабельными гильзами для предотвращения обрыва проводов. Прошло сертификацию CE и широко используется в автоматизированных вращающихся машинах с жесткими требованиями к непрерывному вращению.
Особенности
- Большое сквозное отверстие
- Корпус из сплава
- Контакт из драгоценных металлов
- Провода с цветовой маркировкой
- Стабильный сигнал
- Длительный срок службы
Применение
- Поворотные столы
- PTZ-камеры наблюдения
- Строительная техника
- Роботизированные суставы
- Поворотные платформы радаров
- Медицинские вращающиеся устройства
Опционально
- Индивидуальное количество каналов
- Различный ток
- Более высокая скорость вращения
- Герметичный корпус IP
- Интеграция сигналов
- Индивидуальная длина провода
Спецификация
|
ECN100-03P3-09P1
|
Спецификация
|
|
Класс защиты
|
IP54
|
|
Рабочая влажность
|
<90%
|
|
Рабочая температура
|
-40°C ~ +80°C
|
|
Спецификации проводов
|
Луженый провод из тефлона® AWG14# (UL); Луженый провод из тефлона® AWG16# (UL); Луженый провод из тефлона® AWG22# (UL)
|
|
Рабочее напряжение
|
380 В переменного тока
|
|
Схема/Ток
|
3 цепи × 15 А; 9 цепей × 5 А
|
|
Диэлектрическая прочность
|
≥1000 В переменного тока при 50 Гц между любыми двумя цепями
|
|
Сопротивление изоляции
|
500 МОм при 500 В постоянного тока
|
|
Колебание контактного сопротивления
|
≤70 мОм (измерено при 50 об/мин)
|
|
Длина выводного провода: Ротор
|
800 мм; Статор: 800 мм
|
|
Рабочая скорость
|
0–50 об/мин
|
|
Метод монтажа
|
Конец ротора крепится к шпинделю заказчика с помощью винтов
|
|
Контактный материал
|
Драгоценный металл
|
|
Материал корпуса
|
Алюминиевый сплав, пескоструйная обработка и черное анодирование
|
|
Диаметр сквозного отверстия
|
100 мм
|
Принципиальная схема чертеж
Наш сервис
1. Отвечаем на запросы в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно отвечаем на ваш вопрос.
4. Решаем проблему, возникшую при использовании наших продуктов.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
FAQ
1. Чем мы занимаемся?
Мы специализируемся на разработке, проектировании, производстве высококачественных скользящих колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы работаем в этом бизнесе?
CENO занимается бизнесом скользящих колец с 2009 года. Тысячи клиентов приняли нашу продукцию или услуги.
3. Что такое скользящее кольцо?
Скользящее кольцо — это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от неподвижной к вращающейся конструкции. Скользящее кольцо может использоваться в любой электромеханической системе, требующей вращения при передаче мощности или сигналов. Оно может улучшить механические характеристики, упростить работу системы и устранить склонные к повреждению провода, свисающие с подвижных соединений.
4. Как выбрать скользящее кольцо?
Правильный выбор решения для скользящего кольца требует деталей об эксплуатационных параметрах вашего приложения, включая общее количество цепей, напряжение и ток на цепь, рабочую скорость и тип монтажа. Хорошим местом для начала поиска являются наши стандартные скользящие кольца. Если вы уверены, что наиболее вероятно потребуется индивидуальное / модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать.
5. Предлагаете ли вы индивидуальные скользящие кольца?
Да, если вы уверены, что наиболее вероятно потребуется индивидуальное / модифицированное решение, или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать. Наши инженеры предложат идеальное решение для ваших нужд.
