Контактное кольцо большого диаметра передает мощность и сигналы

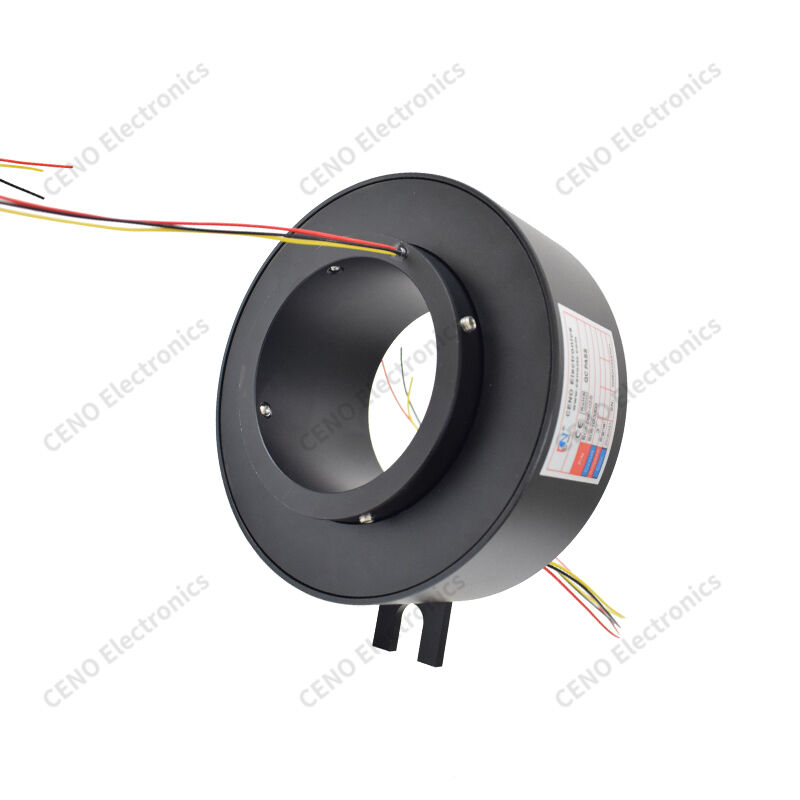

ECN090-03S — контактное кольцо большого диаметра со сквозным отверстием CENO — это вращающийся электрический разъем, который обеспечивает стабильную мощность и сигналы управления во время неограниченного непрерывного вращения на 360 °. Он имеет встроенный корпус из черного анодированного алюминия с большой центральной полостью для коаксиального прохождения приводных валов, воздушных трубок или маслопроводов. Оснащен U-образным фиксированным кронштейном для фиксации неподвижной части щетки, провода с цветовой маркировкой выходят со сторон ротора и статора для облегчения идентификации проводов. Внутренние контактные модули из золотого сплава обеспечивают стабильную проводимость, а этикетка с параметрами обозначает технические характеристики и сертификаты для удобной совместимости с вращающимся оборудованием.
Функции
- Большое центральное отверстие
- U-образный кронштейн
- Цветные провода
- Золотые контакты
- Алюминиевый корпус
Приложения
- Роторный инструмент
- Упаковочная машина
- Медицинский проигрыватель
- Тяжелая PTZ-камера
- Промышленный испытательный стенд
Необязательный
- Нестандартный диаметр отверстия
- Пользовательское количество цепей
- Увеличенная длина провода
- Обновление защиты IP
- Специальный монтажный кронштейн
Спецификация
|
ECN090-03S
|
Спецификация
|
|
Степень защиты
|
IP51
|
|
Рабочая влажность
|
<60% относительной влажности
|
|
Рабочая температура
|
от –20°С до +60°С
|
|
Спецификация провода
|
AWG 22#, луженый Teflon®, соответствует требованиям UL
|
|
Рабочее напряжение
|
0–220 В переменного/постоянного тока
|
|
Количество цепей/ток
|
3 цепи для сигналов контроля температуры PT100
|
|
Диэлектрическая прочность
|
≥500 В переменного тока при 50 Гц между цепями
|
|
Сопротивление изоляции
|
300 МОм при 500 В постоянного тока (ток)
|
|
Колебания контактного сопротивления
|
≤30 мОм (при 50 об/мин)
|
|
Длина провода
|
Ротор: 300 мм; Статор: 300 мм
|
|
Рабочая скорость
|
0–300 об/мин
|
|
Способ крепления
|
Сторона ротора крепится к валу, предоставленному заказчиком, с помощью винтов.
|
|
Контактный материал
|
Драгоценный металл
|
|
Материал корпуса
|
Алюминиевый сплав, подвергнутый пескоструйной обработке и анодированный в черный цвет
|
|
Диаметр сквозного отверстия
|
∅90 мм
|
Контурный рисунок
Наш сервис
1. Ответьте на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно ответьте на свой вопрос.
4. Решили с вами проблему во время использования нашей продукции.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
Часто задаваемые вопросы
1. Что мы делаем?
Мы специализируемся на разработке, проектировании и производстве высококачественных контактных колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы занимаемся этим бизнесом?
CENO занимается производством контактных колец с 2009 года. Тысячи клиентов приняли нашу продукцию или услуги.
3. Что такое контактное кольцо?
Токосъемное кольцо — это электромеханическое устройство, позволяющее передавать мощность и электрические сигналы от неподвижной конструкции к вращающейся. Токосъемное кольцо можно использовать в любой электромеханической системе, требующей вращения при передаче энергии или сигналов. Это может улучшить механические характеристики, упростить работу системы и устранить подверженные повреждениям провода, свисающие с подвижных соединений.
4. Как выбрать контактное кольцо?
Правильный выбор контактного кольца требует подробной информации о рабочих параметрах вашего приложения, включая общее количество цепей, напряжение и силу тока на цепь, рабочую скорость и тип монтажа. Лучше всего начать поиск с наших стандартных контактных колец. Если вы уверены, что, скорее всего, потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу.
5. Предлагаете ли вы специальные контактные кольца?
Да, если вы уверены, что скорее всего потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу. Наши инженеры предложат идеальное решение для ваших нужд.
Почему с CENO
CENO - одна из технологических компаний в области контактных колец, которая занимается исследованиями и разработками, производством и продажами. У нас есть современное оборудование и высокоточные испытательные инструменты для обеспечения качества продукции и надежной работы. Площадь объекта составляет 3000 квадратных метров и расположена в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, взрывозащищенный
