Многоканальное скользящее кольцо для передачи без ограничения вращения на 360°

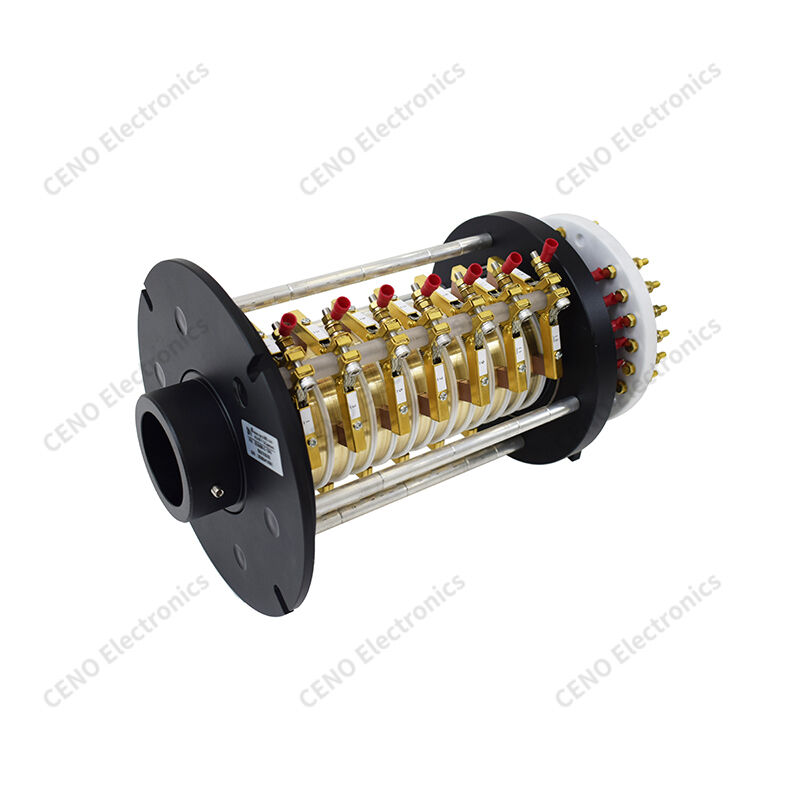

ECN055-C-13P4 is CENO High-Current Multi-Channel Through-Bore Slip Ring is a rotary electrical joint designed to transmit large power currents and control signals while supporting 360° unlimited continuous rotationОн состоит из позолоченных медных роторных колец и эластичных золотолегированных щетковых сборов с изоляционными слоями между каждым каналом цепи для предотвращения короткого замыкания.Центральный полый вал позволяет кабели, гидравлические или пневматические трубопроводы для прохождения через коаксиально.с алюминиевым крепежом для стабильной установки, подходящий для тяжелой длительной эксплуатации промышленного вращающегося оборудования.
Особенности
- 360° вращение
- Контактная покрытие золотом
- Многоканальная передача
- Низкие потери от трения
- Конструкция полых валов
- Большая нагрузка тока
Заявления
- Ветряная турбина
- Ротационный кран
- Радарный проигрыватель
- Электроплавильная машина
- Машины для бурения туннелей
- Оборудование для развлечений
Необязательно
- Специальный ток
- Дополнительные сигнальные каналы
- Специальный класс изоляции
- Коррозионностойкое покрытие
- Фланц для установки на заказ
|
ECN055-C-13P4
|
Спецификация
|
|
Квалификация защиты
|
IP00
|
|
Рабочая влажность
|
< 60% RH
|
|
Рабочая температура
|
от 20°C до +60°C
|
|
Рабочее напряжение
|
0 ′230 VAC/VDC
|
|
Количество цепей / ток
|
13 схем × 25 А
|
|
Диэлектрическая прочность
|
≥ 1000 VAC @ 50 Hz между цепями (ток)
|
|
Сопротивление изоляции
|
500 MΩ @ 500 VDC (текущий)
|
|
Колебания контактного сопротивления
|
≤ 30 mΩ (при 50 оборотах в минуту)
|
|
Длина свинцового провода
|
Ротор: конечный блок 4,0 мм2;
Статор: конечный блок 4,0 мм2
|
|
Операционная скорость
|
0 ‰ 200 оборотов в минуту
|
|
Способ установки
|
Сторона ротора прикреплена к поставляемому клиентом валу с помощью винтов
|
|
Контактный материал
|
Графит медный
|
|
Материал для жилья
|
Сплав алюминия, пескоструйный и черноанодированный
|
|
Диаметр отверстия
|
55 мм
|
Очертание контуры
Наша служба
1Ответ на запрос через 24 часа.
2Пожалуйста, пожалуйста, сообщите нам, какие предметы вы заинтересованы и разумная цена будет предоставлена вам по получении вашего нового запроса ASAP.
3Ответьте подробно.
4- Решил проблему с вами во время использования наших продуктов.
5Мы предложим вам образцы для нашего будущего сотрудничества.
Частые вопросы
1Что мы будем делать?
Мы специализируемся на разработке, проектировании, производстве высококачественных слайперских устройств и предлагаем различные решения для вращающихся систем.
2Как давно мы занимаемся этим бизнесом?
CENO основала бизнес с кольцами с 2009 года.
3Что такое кольцо?
Слифовальное кольцо - это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от стационарной к вращающейся структуре.Слиповое кольцо может использоваться в любой электромеханической системе, которая требует вращения при передаче мощности или сигналовОн может улучшить механическую производительность, упростить работу системы и устранить повреждения проводов, висящих на подвижных соединениях.
4Как выбрать кольцо?
Правильный выбор раствора скользящего кольца требует подробной информации о параметрах работы вашего приложения, включая общий объем цепей, напряжение и амперы на цепь, скорость работы и тип установки.Хорошее место для начала поиска - наши стандартные кольца.Если вы уверены, что, скорее всего, требуется индивидуальное / модифицированное решение или вам нужна помощь в вашем выборе, свяжитесь с нами, чтобы начать.
5Вы предлагаете кольца на заказ?
Да, если вы уверены, что вам, скорее всего, необходимо пользовательское / модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами для начала.Наши инженеры придумают идеальное решение для ваших потребностей..
