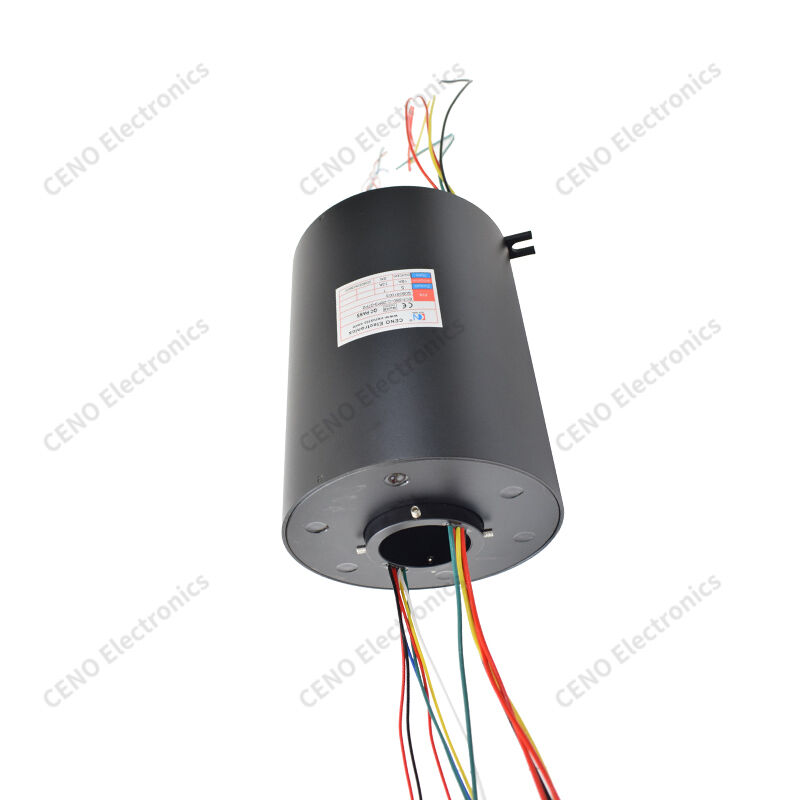

Большое контактное кольцо со сквозным отверстием и матовым алюминиевым корпусом
ECN050-C-05P3-07P2 — гибридное контактное кольцо большого сквозного отверстия CENO с удлиненным матовым алюминиевым корпусом и широким центральным полым отверстием для валов или воздушных трубок. Он несет в себе несколько разделенных силовых и сигнальных цепей с проводами с цветовой маркировкой для устранения перекрестных помех в сигнале. Односторонний выступ обеспечивает легкую фиксацию статора, скользящие контакты из драгоценного металла обеспечивают устойчивое вращение на 360° и передачу сигнала, а также соответствуют стандартам CE и RoHS для тяжелого промышленного вращающегося оборудования.
Функции
- Большое сквозное отверстие
- Многоконтурный гибрид
- Корпус из сплава
- Одинарный монтажный выступ
- Малошумящий контакт
- CE и RoHS сертифицированы
Приложения
- Намоточная машина
- Тяжелый поворотный стол
- Кран поворотная платформа
- Гидравлический поворотный механизм
- Автоматическое поворотное приспособление
- Большая поворотная камера
Необязательный
- Нестандартная длина провода
- Более высокий ток
- Дополнительные сигнальные шлейфы
- Обновление защиты IP
- Пользовательский цвет провода
Спецификация
|
ECN050-C-05P3-07P2
|
Спецификация
|
|
Рейтинг защиты
|
IP51
|
|
Рабочая влажность
|
<60% относительной влажности
|
|
Рабочая температура
|
-20°С ~ +60°С
|
|
Свинцовый провод
|
AWG14/17# Луженый тефлон, рейтинг UL
|
|
Рабочее напряжение
|
0–380 В переменного/постоянного тока
|
|
Цепи/Ток
|
5 цепей × 16А; 7 цепей × 10 А
|
|
Диэлектрическая прочность
|
≥1000 В переменного тока при частоте 50 Гц между соседними цепями
|
|
Сопротивление изоляции
|
500 МОм при 500 В постоянного тока
|
|
Изменение контактного сопротивления
|
≤30 мОм (при 50 об/мин)
|
|
Длина подводящего провода
|
Ротор: 300 мм; Статор: 300 мм
|
|
Рабочая скорость
|
0–30 об/мин
|
|
Монтаж
|
Конец ротора крепится к основному валу, предоставленному заказчиком, с помощью винтов
|
|
Контактный материал
|
Медь Графит
|
|
Материал корпуса
|
Алюминиевый сплав, подвергнутый пескоструйной обработке и черному анодированию
|
|
Диаметр сквозного отверстия
|
ø50 мм
|
Контурный рисунок
Наш сервис
1. Ответьте на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно ответьте на свой вопрос.
4. Решили с вами проблему во время использования нашей продукции.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
Часто задаваемые вопросы
1. Что мы делаем?
Мы специализируемся на разработке, проектировании и производстве высококачественных контактных колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы занимаемся этим бизнесом?
CENO занимается производством контактных колец с 2009 года. Тысячи клиентов приняли нашу продукцию или услуги.
3. Что такое контактное кольцо?
Токосъемное кольцо — это электромеханическое устройство, позволяющее передавать мощность и электрические сигналы от неподвижной конструкции к вращающейся. Токосъемное кольцо можно использовать в любой электромеханической системе, требующей вращения при передаче энергии или сигналов. Это может улучшить механические характеристики, упростить работу системы и устранить подверженные повреждениям провода, свисающие с подвижных соединений.
4. Как выбрать контактное кольцо?
Правильный выбор контактного кольца требует подробной информации о рабочих параметрах вашего приложения, включая общее количество цепей, напряжение и силу тока на цепь, рабочую скорость и тип монтажа. Лучше всего начать поиск с наших стандартных контактных колец. Если вы уверены, что, скорее всего, потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу.
5. Предлагаете ли вы специальные контактные кольца?
Да, если вы уверены, что скорее всего потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу. Наши инженеры предложат идеальное решение для ваших нужд.
Почему с CENO
CENO - одна из технологических компаний в области контактных колец, которая занимается исследованиями и разработками, производством и продажами. У нас есть современное оборудование и высокоточные испытательные инструменты для обеспечения качества продукции и надежной работы. Площадь объекта составляет 3000 квадратных метров и расположена в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, взрывозащищенный
Преимущество CENO
Члены инженерной группы имеют более чем 10-летний опыт работы в области контактных колец. Все операторы, работающие над критически важными процедурами, прошли внутреннее обучение.
Услуги, предоставляемые CENO
Консультационные услуги 24 часа, 7 дней.
Массовое и индивидуальное производство.
Предлагается решение для системы вращения на 360°.
