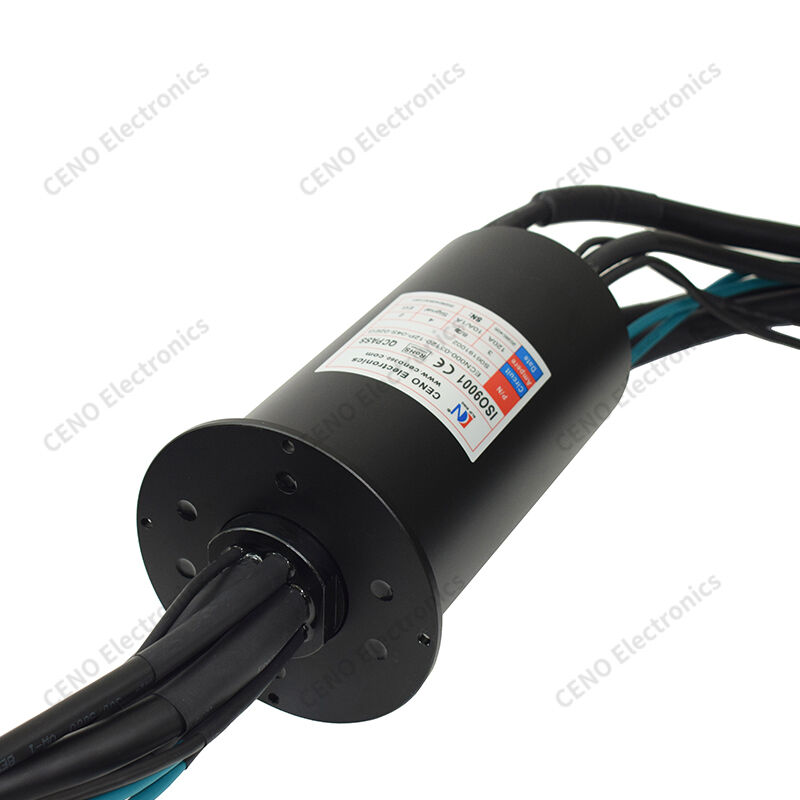

Гибридное контактное кольцо с 2 каналами Ethernet
ECN000-03120-12P-04S-02EG представляет собой гибридное контактное кольцо CENO, объединяющее 3 силовых цепи по 120 А, 8 вспомогательных силовых цепей по 10 А, 4 сигнальных линии по 1 А и 2 канала Ethernet для передачи мощности, сигналов управления и высокоскоростных данных при неограниченном вращении на 360°. Раздельные силовые и сигнальные кабели эффективно снижают электромагнитные помехи. Корпус из анодированного алюминия и контакты из драгоценного металла соответствуют стандартам CE и RoHS, что обеспечивает стабильную и длительную работу в тяжелых условиях эксплуатации в промышленных условиях.
Функции
- 120А тяжелая мощность
- Изоляция силового сигнала
- Двойной Ethernet
- Фланцевое крепление
- Сплошной вал
Приложения
- Тяжелый поворотный приспособление
- Большая поворотная платформа
- Ветровая роторная установка
- Силовой испытательный стенд
- Сверхмощный поворотно-наклонный механизм
Необязательный
- Пользовательские схемы
- Регулируемый ток
- Нестандартная длина провода
- Более высокий класс IP
- Экранированная проводка
Спецификация
|
ECN000-03120-12P-04S-02EG
|
Спецификация
|
|
Защита (класс IP)
|
IP51
|
|
Рабочая влажность
|
60% относительной влажности
|
|
Рабочая температура
|
-20℃~+60℃
|
|
Номинальное напряжение
|
0~72В переменного/постоянного тока
|
|
Схемы и ток
|
3 цепи * 120 А (72 В); 8 цепей * 10 А (48 В);
4 цепи *1А (48В);1 группа * CAN-шина;
2 группы * Гигабитный Ethernet
|
|
Диэлектрическая прочность
|
≥500 В переменного тока при 50 Гц (Мощность); ≥300 В переменного тока при 50 Гц (сигнал)
|
|
Сопротивление изоляции
|
500 МОм при 500 В постоянного тока (мощность); 100 МОм при 300 В постоянного тока (сигнал)
|
|
Электрический шум
|
Макс. 20 МОм (50 об/мин)
|
|
Длина подводящего провода
|
Ротор: 1500 мм; Статор: 1500 мм
|
|
Рабочая скорость
|
0~30 об/мин
|
|
Путь вращения
|
Фланцевая установка
|
|
Контактный материал
|
Драгоценный металл/золото к золоту
|
|
Материал корпуса
|
Алюминиевый сплав
|
Контурный рисунок
Почему с CENO
CENO - одна из технологических компаний в области контактных колец, которая занимается исследованиями и разработками, производством и продажами. У нас есть современное оборудование и высокоточные испытательные инструменты для обеспечения качества продукции и надежной работы. Площадь объекта составляет 3000 квадратных метров и расположена в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, взрывозащищенный
Преимущество CENO
Члены инженерной группы имеют более чем 10-летний опыт работы в области контактных колец. Все операторы, работающие над критически важными процедурами, прошли внутреннее обучение.
Услуги, предоставляемые CENO
Консультационные услуги 24 часа, 7 дней.
Массовое и индивидуальное производство.
Предлагается решение для системы вращения на 360°.
Добро пожаловать, чтобы проконсультироваться с нами по поводу любой системы вращения на 360 °. Мы предоставим вам комплексное обслуживание и своевременно ответим на ваши запросы.
