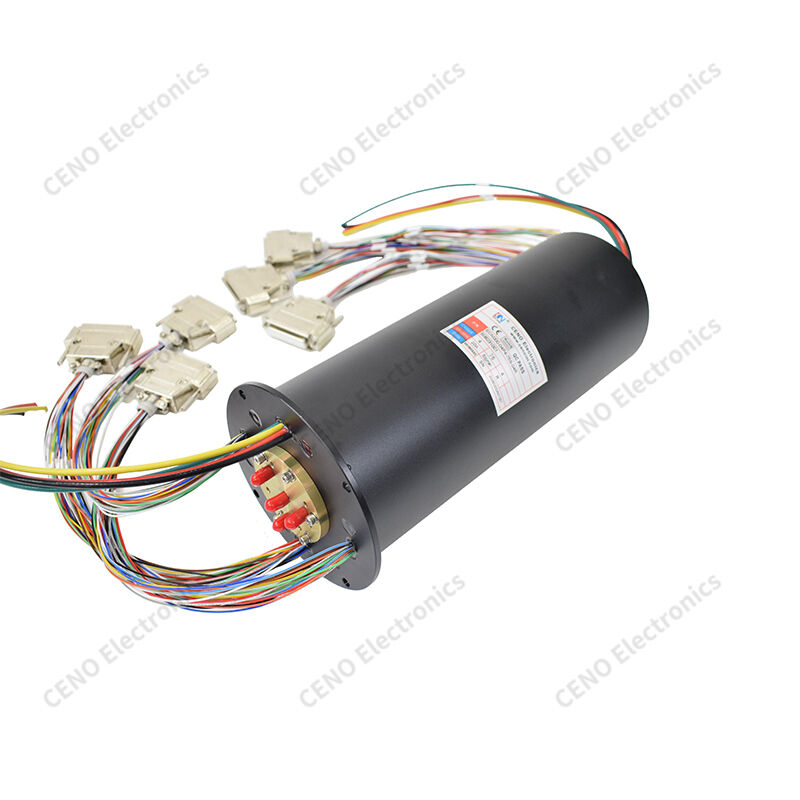

Многоканальное контактное кольцо для непрерывного вращения на 360° без перекручивания проволоки.
ECN000-04P4-75S-04R - это многоканальное контактное кольцо CENO, в котором используется многоканальная изолированная структура контактов из драгоценного металла, поддерживающая синхронную передачу мощности и сигнала для непрерывного вращения на 360 ° без скручивания проволоки. Он поставляется с предварительно собранными металлическими разъемами D-SUB для быстрого подключения, имеет корпус из анодированного алюминия и фланцевую конструкцию. Каналы питания и сигнала разделены для уменьшения перекрестных помех, полностью сертифицированы CE и RoHS и имеют стабильно низкое контактное сопротивление для длительной промышленной ротационной работы.
Функции
- Многоизолированные цепи
- D-SUB с предварительной разводкой
- Разделение силового сигнала
- Фланцевое крепление
- Алюминиевый корпус
- CE RoHS сертифицирован
Приложения
- Автоматическое поворотное приспособление
- Промышленный поворотно-наклонный механизм
- Поворотное соединение робота
- Радарный поворотный блок
- Полупроводниковый светильник
- Роторный сортировщик
Необязательный
- Пользовательское количество цепей
- Регулировка контакта D-SUB
- Экранированный провод
- Нестандартная длина провода
- Более высокий класс IP
- Специальная поддержка сигналов
Спецификация
|
ECN000-04P4-75S-04R
|
Спецификация
|
|
Защита (класс IP)
|
IP65
|
|
Рабочая влажность
|
60% относительной влажности
|
|
Рабочая температура
|
-20℃~+60℃
|
|
Размер свинцового провода
|
AWG12#Проволока Тефлон
|
|
Номинальное напряжение
|
0~28В переменного тока/В постоянного тока
|
|
Схемы и ток
|
4 цепи *20А (28В постоянного тока); 75 цепей * сигнал
|
|
Диэлектрическая прочность
|
≥300 В переменного тока при 50 Гц
|
|
Сопротивление изоляции
|
100 МОм при 100 В постоянного тока
|
|
Электрический шум
|
Макс. 30 мОм (50 об/мин)
|
|
Длина подводящего провода
|
Ротор: 300 мм; Статор: 300 мм
|
|
Рабочая скорость
|
0~100 об/мин
|
|
Контактный материал
|
Драгоценный металл
|
|
Материал корпуса
|
Алюминиевый сплав
|
Контурный рисунок
Наш сервис
1. Ответьте на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно ответьте на свой вопрос.
4. Решили с вами проблему во время использования нашей продукции.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
Часто задаваемые вопросы
1. Что мы делаем?
Мы специализируемся на разработке, проектировании и производстве высококачественных контактных колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы занимаемся этим бизнесом?
CENO занимается производством контактных колец с 2009 года. Тысячи клиентов приняли нашу продукцию или услуги.
3. Что такое контактное кольцо?
Токосъемное кольцо — это электромеханическое устройство, позволяющее передавать мощность и электрические сигналы от неподвижной конструкции к вращающейся. Токосъемное кольцо можно использовать в любой электромеханической системе, требующей вращения при передаче энергии или сигналов. Это может улучшить механические характеристики, упростить работу системы и устранить подверженные повреждениям провода, свисающие с подвижных соединений.
4. Как выбрать контактное кольцо?
Правильный выбор контактного кольца требует подробной информации о рабочих параметрах вашего приложения, включая общее количество цепей, напряжение и силу тока на цепь, рабочую скорость и тип монтажа. Лучше всего начать поиск с наших стандартных контактных колец. Если вы уверены, что, скорее всего, потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу.
5. Предлагаете ли вы специальные контактные кольца?
Да, если вы уверены, что скорее всего потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу. Наши инженеры предложат идеальное решение для ваших нужд.
