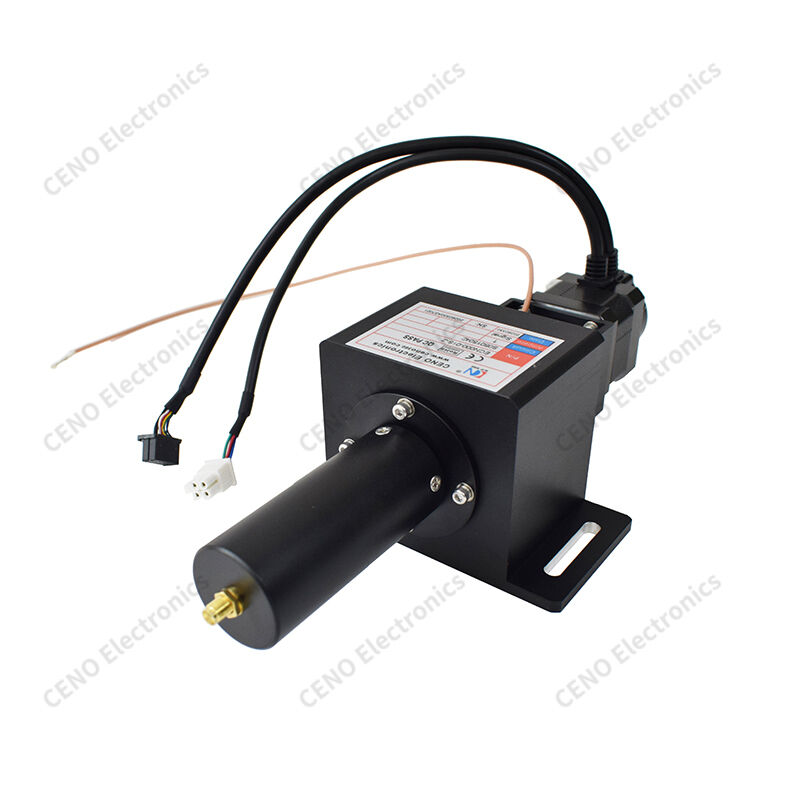

Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
  • Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
  • Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
  • Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
  • Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
  • Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
  • Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
  • Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом
Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом

Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом

Место происхождения Китай
Фирменное наименование CENO
Сертификация CE,RoHS,ISO9001,UL
Номер модели ECN000-01S-Z
Подробная информация о продукции
Рейтинг защиты:
IP51
Рабочая влажность:
Ниже 60% относительной влажности
Рабочая температура:
-20°C ~ +60°C
Рабочее напряжение:
240 ВПТ
Количество цепей/ток:
1 канал × высокочастотный сигнал
Диэлектрическая прочность:
≥500 В при 50 Гц между цепями
Сопротивление изоляции:
100 МОм при 100 В постоянного тока
Значение колебания контактного сопротивления:
≤30 мОм (при 30 об/с/15 об/с)
Рабочая скорость:
0~2000 об/мин
Длина кабеля:
Сторона ротора: 300 мм; Сторона статора: 300 мм
Контактный материал:
Драгоценный металл
Материал корпуса:
Алюминиевый сплав, подвергнутый пескоструйной обработке и анодированный в черный цвет
Условия оплаты и доставки
Количество мин заказа
1 шт.
Цена
Подлежит обсуждению
Упаковывая детали
Запрос Cartons/As
Время доставки
1 неделя
Условия оплаты
Т/Т, ПайПал, западное соединение
Поставка способности
1000ПК В Месяц
Описание продукта

Гибридное контактное кольцо с одним ВЧ-коаксиальным каналом


ECN000-01S-Z представляет собой интегрированное гибридное контактное кольцо CENO, сочетающее в себе многоканальные схемы управления слабым током и один радиочастотный коаксиальный канал, что позволяет неограниченное непрерывное вращение на 360 ° для одновременной передачи низковольтных управляющих сигналов и высокочастотных радиочастотных сигналов. Он оснащен гофрированным буферным компонентом для компенсации осевой вибрации и защиты внутренних прецизионных контактных узлов в сочетании с регулируемой монтажной пластиной с прорезями для гибкой установки.


Функции

  • Тройная интеграция сигналов
  • Буфер вибрации
  • Антиперекрестная проводка
  • Регулируемое крепление
  • Экранирование электромагнитных помех

Приложения

  • ВЧ тестовый проигрыватель
  • Оптический контроль
  • Оптический подвес
  • оборудование неразрушающего контроля
  • Поворотная платформа Vision

Необязательный

  • Пользовательский оптоволоконный порт
  • Клемма подключения
  • Скорость вращения
  • IP-защита
  • Дополнительные каналы сигнала

Спецификация

ECN000-01S-Z

Спецификация

Рейтинг защиты

 IP51

Рабочая влажность

Ниже 60% относительной влажности

Рабочая температура

-20°С ~ +60°С

Рабочее напряжение

240 В переменного тока

Количество цепей/ток

1 канал × высокочастотный сигнал

Диэлектрическая прочность

≥500 В при 50 Гц между цепями

Сопротивление изоляции

100 МОм при 100 В постоянного тока

Значение колебания контактного сопротивления

≤30 мОм (при 30 об/с/15 об/с)

Рабочая скорость

0~2000 об/мин

Длина кабеля

Сторона ротора: 300 мм; Сторона статора: 300 мм

Контактный материал

Драгоценный металл

Материал корпуса

Алюминиевый сплав,

пескоструйная обработка и анодирование в черный цвет


Контурный рисунок

Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом 0


Серия продуктов CENO Power/Signal + Fiber Opticrotary

Интегрированное контактное кольцо является нестандартной серией CENO. Конструкция МОЩНОСТИ/СИГНАЛА + ВОЛОКОННО-ОПТИЧЕСКОГО ВРАЩАЮЩЕГОСЯ СОЕДИНЕНИЯ соответствует специальному применению, для объединения токовых, сигнальных цепей и оптоволоконного соединения. Его ток может достигать нескольких сотен ампер, а его сигнал может охватывать все типы сигналов в зависимости от соответствующего применения. Оптоволоконные соединения включают в себя сигелл-режим и многомодовый канал с различными каналами от сигнального канала до десятков каналов. Этот вид интегрированного токосъёмника обладает хорошими характеристиками и разнообразными функциями, поэтому он широко используется в вариантах электрического крана.


Гибридное скользящее кольцо с одним радиочастотным коаксиальным каналом 1
