Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
  • Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
  • Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
  • Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
  • Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
  • Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
  • Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
  • Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом
Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом

Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом

Место происхождения Китай
Фирменное наименование CENO
Сертификация CE,RoHS,ISO9001,UL
Номер модели ECN000-01S-01F-B
Подробная информация о продукции
Рейтинг защиты:
IP51
Рабочая влажность:
Ниже 60% относительной влажности
Рабочая температура:
-40°С ~ +80°С
Спецификация кабеля:
Коаксиальный кабель RG178
Рабочее напряжение:
0~24 VAC/VDC
Количество цепей/ток:
1 канал × коаксиальный сигнал
Диэлектрическая прочность:
≥500 В переменного тока при 50 Гц между цепями
Сопротивление изоляции:
≥500 МОм при 500 В постоянного тока
Значение колебания контактного сопротивления:
≤30 мОм (при 50 об/мин)
Рабочая скорость:
0~6000 об/мин
Длина кабеля:
Сторона ротора: 60 ​​мм; Сторона статора: 1000 мм
Контактный материал:
Драгоценный металл
Материал корпуса:
Алюминиевый сплав
Условия оплаты и доставки
Количество мин заказа
1 шт.
Цена
Подлежит обсуждению
Упаковывая детали
Запрос Cartons/As
Время доставки
1 неделя
Условия оплаты
Т/Т, ПайПал, западное соединение
Поставка способности
1000ПК В Месяц
Описание продукта

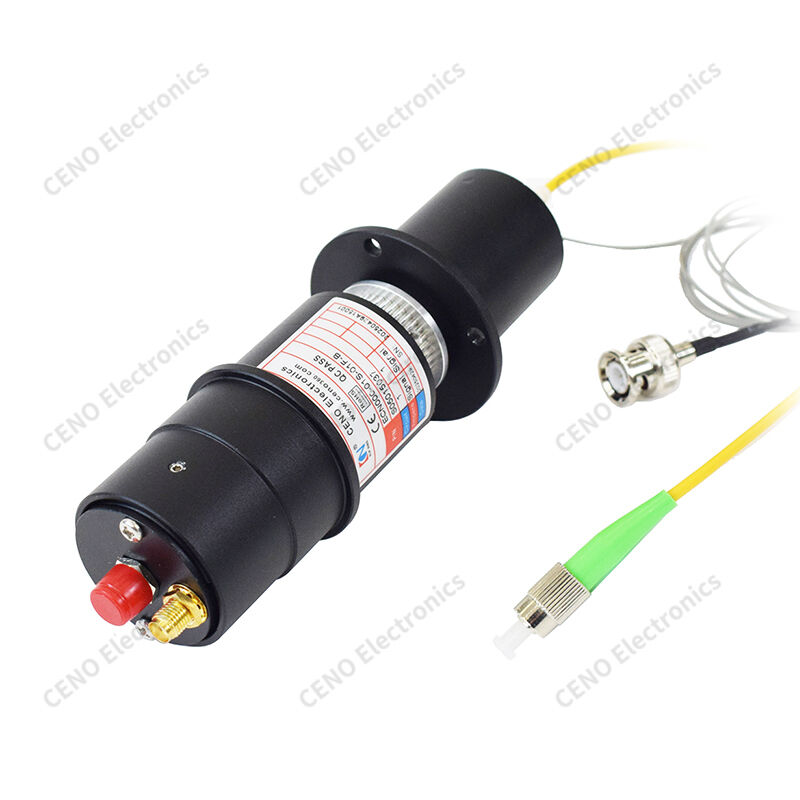

Оптоэлектрическое гибридное контактное кольцо с 1 волокном и 1 ВЧ-коаксиалом


ECN000-01S-01F-B представляет собой интегрированное оптоэлектрическое гибридное контактное кольцо CENO, объединяющее 1 оптоволоконный канал и 1 радиочастотный коаксиальный канал в одном блоке, обеспечивающее бесконечное непрерывное вращение на 360 ° при одновременной передаче оптических высокоскоростных данных и радиочастотных сигналов. Он использует прецизионную вращающуюся соединительную конструкцию с полностью экранированным черным корпусом из анодированного алюминия, эффективно изолируя электромагнитные помехи. Оснащен стандартным оптоволоконным кабелем ST и коаксиальным сигнальным проводом на неподвижной стороне фланца, вращающийся конец ротора с защитным колпачком, поддерживает стабильное высокоскоростное вращение со сверхнизким затуханием сигнала, идеально подходит для вращающегося оборудования, требующего смешанной передачи оптического и радиочастотного сигнала без повреждения кабеля при скручивании.


Функции

  • Бесконечное вращение
  • Низкие вносимые потери
  • Экранирование электромагнитных помех
  • Компактная интеграция
  • Стабильный сигнал

Приложения

  • Проигрыватель проигрывателей Vision
  • РЧ испытательный стенд
  • Медицинская визуализация
  • Оптический подвес
  • Промышленный контроль

Необязательный

  • Оптоволоконный разъем
  • Вращающаяся проводка
  • Повышение скорости
  • IP-корпус
  • Клиентские каналы


Спецификация

ECN000-01S-01F-B

Спецификация

Рейтинг защиты

IP51

Рабочая влажность

Ниже 60% относительной влажности

Рабочая температура

-40°С ~ +80°С

Спецификация кабеля

Коаксиальный кабель RG178

Рабочее напряжение

0~24 В переменного/постоянного тока

Количество цепей/ток

1 канал × коаксиальный сигнал

Диэлектрическая прочность

≥500 В переменного тока при 50 Гц между цепями

Сопротивление изоляции

≥500 МОм при 500 В постоянного тока

Значение колебания контактного сопротивления

≤30 мОм (при 50 об/мин)

Рабочая скорость

0~6000 об/мин

Длина кабеля

Сторона ротора: 60 ​​мм; Сторона статора: 1000 мм

Контактный материал

Драгоценный металл

Материал корпуса

Алюминиевый сплав



Контурный рисунок

Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом 0


Серия продуктов CENO Power/Signal + Fiber Opticrotary

Интегрированное контактное кольцо является нестандартной серией CENO. Конструкция МОЩНОСТИ/СИГНАЛА + ВОЛОКОННО-ОПТИЧЕСКОГО ВРАЩАЮЩЕГОСЯ СОЕДИНЕНИЯ соответствует специальному применению, для объединения токовых, сигнальных цепей и оптоволоконного соединения. Его ток может достигать нескольких сотен ампер, а его сигнал может охватывать все типы сигналов в зависимости от соответствующего применения. Оптоволоконные соединения включают в себя сигелл-режим и многомодовый канал с различными каналами от сигнального канала до десятков каналов. Этот вид интегрированного токосъёмника обладает хорошими характеристиками и разнообразными функциями, поэтому он широко используется в вариантах электрического крана.


Оптоэлектрическое гибридное скользящее кольцо с 1 волокном и 1 радиочастотным коаксом 1
