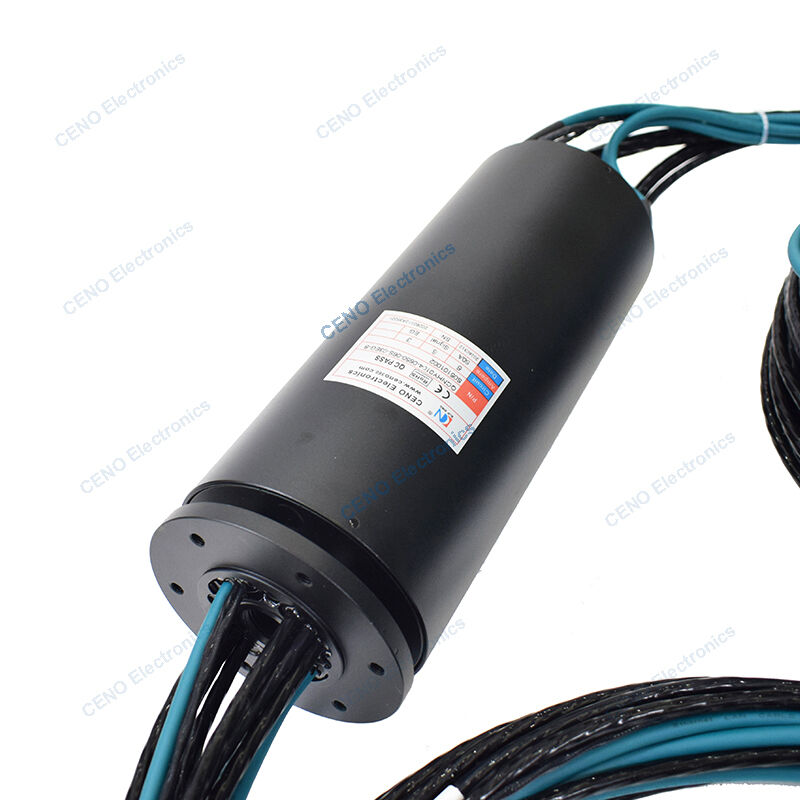

Интегрированная мощность Ethernet RS485 и пневматическое поворотное соединение для промышленной системы
QCNHY0104-0650-06S-03EG-B интегрируйте контактное кольцо с питанием, RS485, сигналом Ethernet и 1-канальным воздушным поворотным соединением.Комбинированное контактное кольцо с электрическим или гидравлическим поворотным соединением разработано для некоторых специальных применений, требующих как электрического кольца, так и pn.Евросоюзмеханические или гидравлические поворотные соединения. CENO использует свои технические преимущества для разработки этого типа контактного кольца, которое более удобно для пользователей при установке и эксплуатации. Для получения дополнительной информации свяжитесь с нами.
Функции
ты Различные формы уплотнений выбираются в соответствии с различными приложениями.
ты Стабильная производительность, долгий срок службы
ты Часть электрического контактного кольца может интегрировать ток и различные сигналы.
Приложения
ты Химическая и фармацевтическая промышленность
ты Пищевая промышленность
ты Лазерная резка
ты Фасовочное оборудование
ты Медицинское оборудование
Необязательный
ты Цепь, напряжение, ток
ты Каналы и давление воздуха
ты Контакты / Материалы корпуса
ты Степень защиты
ты Рабочая скорость и температура
Спецификация
|
QCNHY0104-0650-06S-03EG-B Спецификация
|
|
Ток и цепи
|
6 * 50А; 4 * Сигнал; 1 * сигнал RS485; 3*1000 М Ethernet
|
|
Номинальное напряжение
|
0 ~ 220 В переменного/постоянного тока
|
|
Диэлектрическая прочность
|
≥1000 В переменного тока при 50 Гц;≥300 В переменного тока при 50 Гц
|
|
Сопротивление изоляции
|
≥500МОм@500В постоянного тока;≥100МОм@100В постоянного тока
|
|
Волна контактного сопротивления
|
≤ 30мОм
|
|
Рабочая температура
|
-20°С~+60°С
|
|
Рабочая влажность
|
60 % относительной влажности
|
|
Степень защиты IP
|
ИП51
|
|
Рабочая скорость
|
0~100об/мин
|
|
Внешний диаметр
|
Ø105 мм
|
|
Контактный материал
|
Золото к золоту
|
|
Материал корпуса
|
Алюминиевый сплав
|
|
Ротари Союз
|
Параметры
|
|
Каналы
|
1 * Воздух
|
|
Давление Макс.
|
1,0 МПа
|
Контурный рисунок
Примечание
Встроенные контактные кольца необходимы для машин, которым требуется как электрическая мощность, так и пневматическая или гидравлическая трансмиссия. Эти контактные кольца состоят из пневматического поворотного соединения и поворотного сигнального соединения, которые в совокупности дают 1 канал для воздуха и 50 контуров для коллектора сигналов.
Преимущества встроенного контактного кольца многочисленны. Во-первых, это упрощает процесс подключения и установки для конечного пользователя. Всего за одну сборку они получают лучшее из обоих миров. Вместо установки отдельных контактных колец для привода и трансмиссии теперь они могут полагаться на одно встроенное контактное кольцо. Это не только экономит время, но и снижает сложность машины в целом.
Еще одним преимуществом является то, что встроенное контактное кольцо помогает уменьшить количество точек потенциального отказа. Вместо того, чтобы иметь дело с несколькими компонентами, необходимо только одно встроенное контактное кольцо. Это означает меньше потенциальных точек отказа, что, в свою очередь, означает более прочную и надежную машину.
Еще одним преимуществом встроенного контактного кольца является то, что оно обеспечивает повышенную эксплуатационную гибкость. С помощью одного узла пользователи могут вращаться и передавать данные одновременно без потери сигнала или давления. Это особенно полезно в тех случаях, когда машина должна вращаться и в то же время подавать воздух или жидкость.
В заключение, встроенные контактные кольца предоставляют проектировщикам и операторам машин надежное, простое в установке и универсальное решение для трансмиссии в сочетании с требованиями к мощности. Благодаря единому узлу, объединяющему каналы сбора воздуха и сигнала, встроенные контактные кольца являются удобным и эффективным вариантом для любого применения в машинах, где надежность и гибкость являются главным приоритетом.
Наш сервис
1. Ответьте на запрос в течение 24 часов.
2. Пожалуйста, сообщите нам, какие товары вас интересуют, и разумная цена будет предоставлена вам после получения вашего нового запроса как можно скорее.
3. Подробно ответьте на свой вопрос.
4. Решили с вами проблему во время использования нашей продукции.
5. Образцы будут предложены вам для нашего будущего сотрудничества.
Часто задаваемые вопросы
1. Что мы делаем?
Мы специализируемся на разработке, проектировании и производстве высококачественных контактных колец и предлагаем различные решения для вращающихся систем.
2. Как долго мы занимаемся этим бизнесом?
CENO занимается производством контактных колец с 2009 года. Тысячи клиентов приняли нашу продукцию или услуги.
3. Что такое контактное кольцо?
Токосъемное кольцо — это электромеханическое устройство, позволяющее передавать мощность и электрические сигналы от неподвижной конструкции к вращающейся. Токосъемное кольцо можно использовать в любой электромеханической системе, требующей вращения при передаче энергии или сигналов. Это может улучшить механические характеристики, упростить работу системы и устранить подверженные повреждениям провода, свисающие с подвижных соединений.
4. Как выбрать контактное кольцо?
Правильный выбор контактного кольца требует подробной информации о рабочих параметрах вашего приложения, включая общее количество цепей, напряжение и силу тока на цепь, рабочую скорость и тип монтажа. Лучше всего начать поиск с наших стандартных контактных колец. Если вы уверены, что, скорее всего, потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу.
5. Предлагаете ли вы специальные контактные кольца?
Да, если вы уверены, что скорее всего потребуется индивидуальное/модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу. Наши инженеры предложат идеальное решение для ваших нужд.
Почему с CENO
CENO - одна из технологических компаний в области контактных колец, которая занимается исследованиями и разработками, производством и продажами. У нас есть современное оборудование и высокоточные испытательные инструменты для обеспечения качества продукции и надежной работы. Площадь объекта составляет 3000 квадратных метров и расположена в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, взрывозащищенный
Преимущество CENO
Члены инженерной группы имеют более чем 10-летний опыт работы в области контактных колец. Все операторы, работающие над критически важными процедурами, прошли внутреннее обучение.
Услуги, предоставляемые CENO
Консультационные услуги 24 часа, 7 дней.
Массовое и индивидуальное производство.
Предлагается решение для системы вращения на 360°.
Добро пожаловать, чтобы проконсультироваться с нами по поводу любой системы вращения на 360 °. Мы предоставим вам комплексное обслуживание и своевременно ответим на ваши запросы.
