Интеграция сигнала Ethernet и радиочастотного вращающегося соединения для низкотемпературной среды

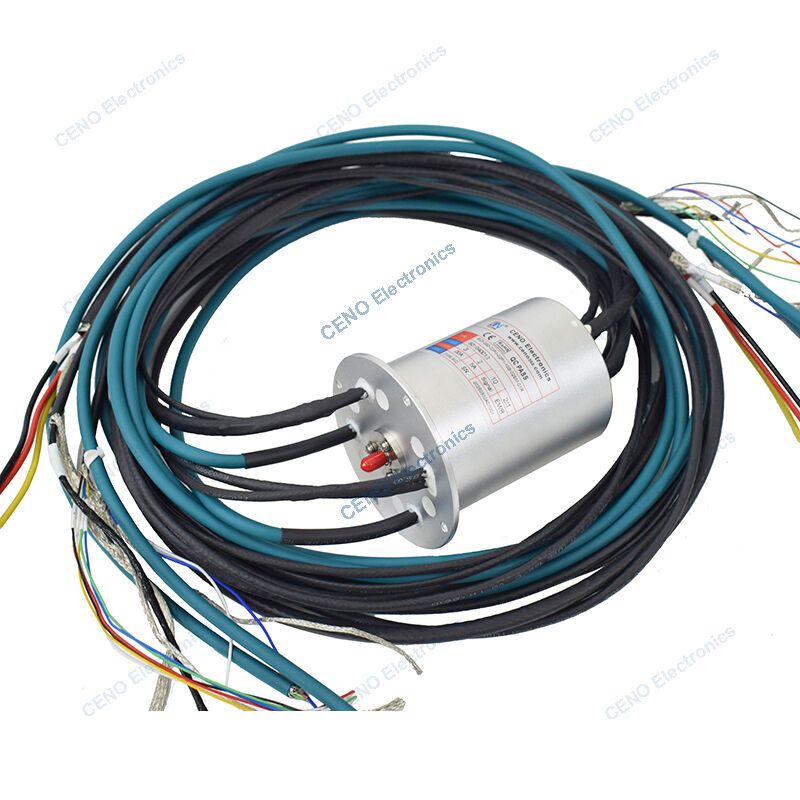

ECN000-03P4-02P1-10S-02EM-01R представляет собой интегрированное контактное кольцо CENO, объединяющее электроэнергию, сигнал Ethernet и радиочастотное вращающееся соединение для радиолокационной системы или спутниковой наземной станции. Серия контактных колец CENO интегрируется по индивидуальному заказу, с дополнительными схемами, током, напряжением и вращающимся ВЧ-соединением для различных применений. Его можно легко интегрировать с различными модулями передачи, образуя многофункциональное решение с поворотным соединением. Для получения дополнительной информации свяжитесь с нами
Спецификация
|
ECN000-03P4-02P1-10S-02EM-01R Спецификация
|
|
Ток и цепи
|
3 * 20А; 2*5А; 6 * Сигнал; 1*РС422; 2 * сигнал Ethernet
|
|
Номинальное напряжение
|
0 ~ 220 В переменного/постоянного тока
|
|
Диэлектрическая прочность
|
≥1500 В переменного тока, 50 Гц;≥500 В переменного тока при 50 Гц
|
|
Сопротивление изоляции
|
≥500МОм@500 В постоянного тока;≥100МОм@100 В постоянного тока
|
|
Волна контактного сопротивления
|
≤ 30мОм
|
|
Рабочая температура
|
-40°С~+80°С
|
|
Рабочая влажность
|
60 % относительной влажности
|
|
Степень защиты IP
|
ИП51
|
|
Рабочая скорость
|
0~300об/мин
|
|
Внешний диаметр
|
Ø76 мм
|
|
Контактный материал
|
Драгоценный металл; Золото к золоту
|
|
Материал корпуса
|
Алюминиевый сплав
|
|
РФ
|
Параметры
|
|
Диапазон частот
|
DC-4.5GH
|
|
Тип подключения
|
СМА-Ф(50Ом)
|
|
Вставить потерю
|
≤0,3 дБ
|
|
Введите диапазон потерь
|
≤0,05 дБ
|
|
ВСР
|
≤1,25
|
|
ВСР С
|
≤0,05
|
|
Пиковая мощность
|
100 Вт при постоянном токе – 2 ГГц
|
Функции
ты Интегрированная конструкция сочетает в себе Ethernet, питание и радиочастотное вращающееся соединение
ты Стабильная передача, отсутствие строкового кода, возможность интеграции различных сигналов/данных.
ты Установите простое и бесплатное обслуживание
Приложения
ты Автомат
ты Антенна радара
ты Система радиоэлектронной борьбы
ты Спутниковая наземная станция
ты Медицинское оборудование
Необязательный
ты Цепь, напряжение, ток
ты Каналы! диапазон частот
ты Контакты / Материалы корпуса
ты Степень защиты
Рабочая скорость и температура
Контурный рисунок
