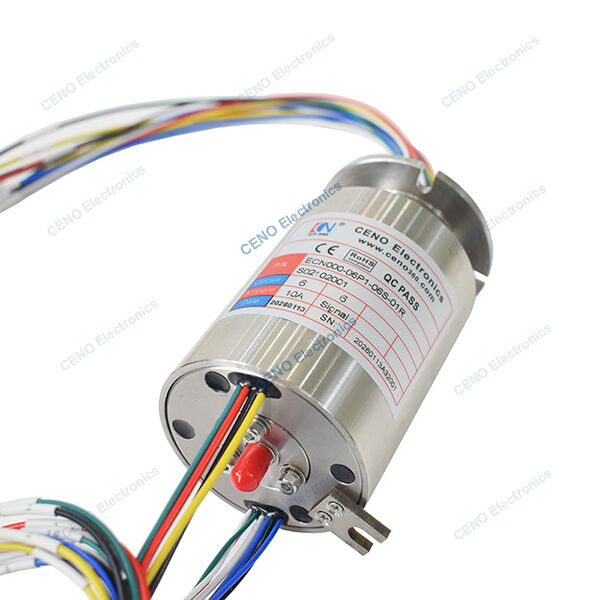

Низкотемпературная интегральная мощность RF-кольцо с радиочастотным вращающимся соединением
ECN000-06P1-06S-01R представляет собой CENO интегрированные сдвижные кольца комбинируют схемы питания и 1 канал RF с частотой DC ~ 30GHz, которые подходят для окружающей среды от -55 °C до +85 °C.CENO Integrated Slip Rings - это многофункциональное решение для вращающегося соединения, которое интегрирует различные модули передачи, такие как силовые скользкие кольцаОни специально разработаны для одновременной вращающейся передачи электричества, света, сигналов,и жидкости/газы в сложных системахДля получения дополнительной информации, пожалуйста, свяжитесь с нами
Спецификация
| ECN000-06P1-06S-01RСпецификация |
| Ток и схемы |
6 *10A; 6 * Сигнал |
| Номинальное напряжение |
0 ~ 240 VAC/VDC |
| Диэлектрическая прочность |
≥ 500VAC@50Hz |
| Сопротивление изоляции |
≥ 500MΩ@500VDC |
| Волна контактного сопротивления |
≤ 10mΩ |
| Температура |
-40°C~+70°C(W); -55°C~+85°C (S) |
| Рабочая влажность |
60 % RH |
| Степень защиты ИС |
IP61 |
| Операционная скорость |
0 ~ 60 оборотов в минуту |
| Внешний диаметр |
Ø56 мм |
| Контактный материал |
Драгоценный металл |
| Материал для жилья |
Нержавеющая сталь |
| RF |
Параметры |
| Канал |
1 |
| Диапазон частот |
DC-30 ГГц |
| Мощность (18 ГГц) |
20w@18GHz |
| VSWR, максимум |
1.35@DC~8GHz;
1.75@DC8~18 ГГц;
2.5@DC18~30 ГГц
|
| VSWR WOW, максимум |
0.15 |
| Потеря вставки, максимум |
0.15 дБ |
| Изменение фазы 360°, максимум |
1.5 дБ |
Особенности
1 Факультативные радиочастотные каналы до 8
2 Силовые цепи 1 - 300 необязательно
3 Стабильная производительность, различные функции
4 Обувь низкая температура -55°C~+85°C
5 Установка проста и бесплатное обслуживание.
Заявления
1 Радарная антенна
2 HD видео
3 Спутниковая земная станция
4 Трансмиссионное оборудование
5 Медицинское оборудование
Необязательно
1 Кружка, напряжение, каналы
2 Диапазон частот
3 Структура
4 Степень защиты
5 рабочая скорость и температура
Очертание контуры
