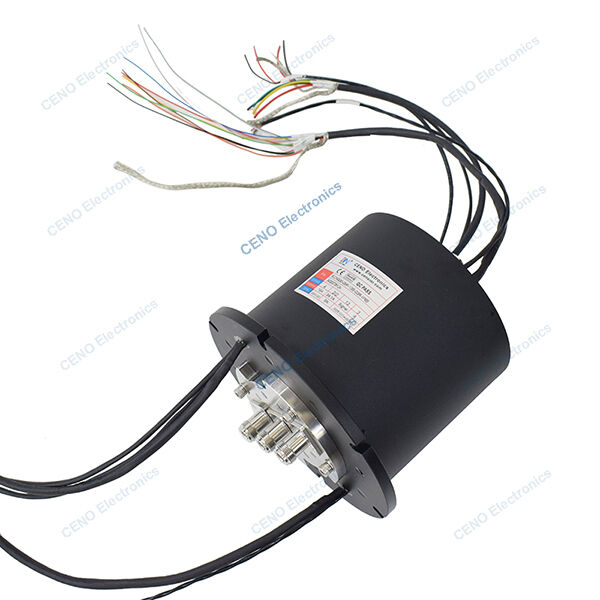

3 RF вращающийся соединение низкой температуры интегрировать мощность и радиочастоты скольжение кольцо
ECN000-02P1-03S-02R-IP65 представляет собой CENO Integrated RF Slip Ring комбинированные схемы электрического сигнала и 2-канального радиочастотного вращающегося соединения для низкотемпературной среды.CENO интегрировать скользящие кольца являются многофункциональным вращающимся соединением решения, которые в высокой степени интегрировать различные модули передачи, такие как силовые скользящие кольцаДля более подробной информации обращайтесь к нам.
Спецификация
| ECN000-08P-13S-03R-IP65Спецификация |
| Ток и схемы |
4 * 10A; 2 * 3A; 2 * 1A; 11 * 10 Сигнал; 1 * 485 Сигнал |
| Номинальное напряжение |
0 ~ 220 VAC/VDC |
| Диэлектрическая прочность |
≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Сопротивление изоляции |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Волна контактного сопротивления |
≤ 30 мΩ |
| Рабочая температура |
-40°C~+60°C; -45°C~+70°C |
| Рабочая влажность |
60 % RH |
| Степень защиты ИС |
IP65 |
| Операционная скорость |
0 ~ 30 оборотов в минуту |
| Внешний диаметр |
Ø150 мм |
| Материалы |
Сплав драгоценных металлов / алюминия |
| Установка |
Установка фланца |
| Радиочастотный вращающийся сустав |
| Каналы |
Канал 1 |
Канал 2 |
Канал 3 |
| Тип соединителя |
N-F ((50Ω) |
N-F ((50Ω) |
N-F ((50Ω) |
| Диапазон частот |
Прямой до 2 ГГц |
Прямой до 800 Гц |
Прямой до 800 Гц |
| Средняя мощность ((max) |
20 Вт |
20 Вт |
20 Вт |
| WSR ((max) |
1.3 |
1.3 |
1.3 |
| WSRC (макс.) |
0.1 |
0.1 |
0.1 |
| Потеря вставки (max) |
00,4 дБ |
00,4 дБ |
00,4 дБ |
| Изменение вставки (max) |
0.15 дБ |
0.15 дБ |
0.15 дБ |
| Изоляция |
70 дБ |
70 дБ |
70 дБ |
Особенности
- Компактная структура с интегрированным дизайном и опционными сигналами / данными
- Костюм для низкой температуры, стабильная производительность, высокий тип уплотнения
- Установка проста и бесплатное обслуживание
Заявления
- Автоматическая машина
- Научные исследования Навигация
- Радар управления воздушным движением
- Система фотоэлектрической капсулы
- Видео высокой четкости
Необязательно
- Схема, напряжение, ток
- Каналы / диапазон частот
- Контактные материалы
- Степень защиты
- Рабочая скорость и температура
Очертание контуры
Почему с CENO
CENO является одной из технологических компаний в области скользящих колец, которая занимается исследованиями и разработками, производством и продажами.У нас есть современное оборудование и высокоточные испытательные приборы, чтобы обеспечить качество продукции и надежную производительностьОбъект площадью 3000 квадратных метров расположен в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, взрывозащищенный
Преимущество CENO
Члены инженерной команды имеют более 10 лет опыта работы в области скольжения. Операторы работают над критическими процедурами, все они квалифицированы по внутренней подготовке.
Услуга CENO
24 часа в сутки, 7 дней в неделю.
Массовое и индивидуальное производство.
Решение для системы вращения 360°.
Добро пожаловать, чтобы проконсультироваться с нами с вашими запросами для любой 360° системы вращения. Мы предоставим одностороннее обслуживание для вас своевременно ответить на ваши запросы.
