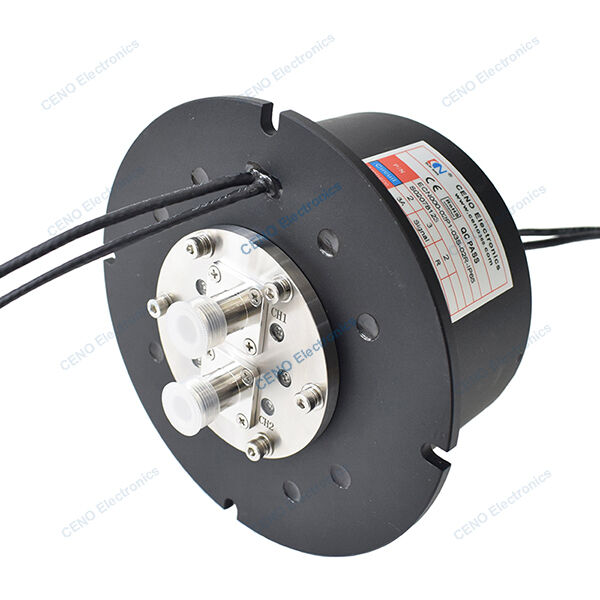

Низкотемпературный интегрированный источник питания и радиочастотный скользящий кольцо комбинированный РЧ вращающийся соединение
ECN000-02P1-03S-02R-IP65 представляет собой CENO Integrated RF Slip Ring комбинированные схемы электрического сигнала и 2-канального радиочастотного вращающегося соединения для низкотемпературной среды.CENO интегрировать скользящие кольца являются многофункциональным вращающимся соединением решения, которые в высокой степени интегрировать различные модули передачи, такие как силовые скользящие кольцаДля более подробной информации обращайтесь к нам.
Спецификация
| ECN000-02P1-03S-02R-IP65Спецификация |
| Ток и схемы |
Сигнал 2 * 3A; 3 * 10 |
| Номинальное напряжение |
0 ~ 220 VAC/VDC |
| Диэлектрическая прочность |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| Сопротивление изоляции |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Волна контактного сопротивления |
≤ 30 мΩ |
| Рабочая температура |
-40°C~+60°C(W); -45°C~+70°C (S) |
| Рабочая влажность |
60 % RH |
| Степень защиты ИС |
IP65 |
| Операционная скорость |
0 ~ 30 оборотов в минуту |
| Внешний диаметр |
Ø130 мм |
| Материалы |
Драгоценный металл; сплав алюминия |
| Установка |
Установка фланца |
| ОРФ РОТАРИЙНЫЙ СИМПЛОК |
|
| Каналы |
Канал 1 |
Канал 2 |
| Тип соединителя |
N-K ((50Ω) |
N-K ((50Ω) |
| Диапазон частот |
постоянное до 1 ГГц |
постоянное до 1 ГГц |
| Средняя мощность (макс.) |
60 Вт |
20 Вт |
| WSR (макс.) |
1.25 |
1.3 |
| WSRC (максимум) |
0.1 |
0.15 |
| Потеря вставки (макс.) |
00,3 дБ |
00,4 дБ |
| Уровень потерь вставки (макс.) |
0.1 дБ |
0.1 дБ |
| Изоляция |
70 дБ |
70 дБ |
Особенности
- Компактная структура с интегрированным дизайном и опционными сигналами / данными
- Костюм для низкой температуры, стабильная производительность, высокий тип уплотнения
- Установка проста и бесплатное обслуживание
Заявления
- Автоматическая машина
- Научные исследования Навигация
- Радар управления воздушным движением
- Система фотоэлектрической капсулы
- Видео высокой четкости
Необязательно
- Схема, напряжение, ток
- Каналы / диапазон частот
- Контактные материалы
- Степень защиты
- Рабочая скорость и температура
Очертание контуры
