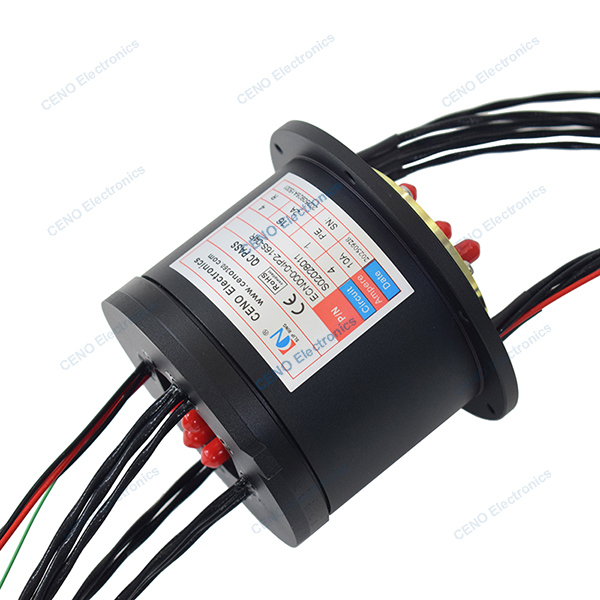

4 каналов RF вращающегося соединения комбинированной электрической энергии скользящего кольца при низкой температуре
ECN000-04P2-16S-04R представляет собой CENO интегрированные сдвижные кольца комбинированные схемы электрической энергии и 4 каналов радиочастотного вращающегося соединения костюм для оборудования, работающего при температуре от -40°C ~ +85°C.Тип соединителя SMA и диапазон частот 0-4 ГГцОсновная причина проектирования интегрированного скользящего кольца заключается в решении проблемы непрерывной и надежной передачи различных энергий и сигналов между неподвижными и вращающимися частями.О том, как CENO интегрировать скользящее кольцо может соответствовать вашему приложению, пожалуйста, свяжитесь с нами.
Спецификация
| ECN000-04P2-16S-04RСпецификация |
| Ток и схемы |
4 схемы * 10A; 1 * PE; 16 схем * 2A |
| Номинальное напряжение |
0 ~ 220 VAC/VDC |
| Диэлектрическая прочность |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| Сопротивление изоляции |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Волна контактного сопротивления |
≤ 15mΩ |
| Рабочая температура |
-40°C~+85°C |
| Рабочая влажность |
60 % RH |
| Степень защиты ИС |
IP54 |
| Операционная скорость |
0 ~ 30 оборотов в минуту |
| Внешний диаметр |
Ø90 мм |
| Контактный материал |
Драгоценный металл |
| Материал для жилья |
Сплав алюминия |
| Продолжительность службы |
3 миллиона ротаций |
| Длина свинцового провода |
По заказу |
| Ротационный союз РФ |
|
| Канал |
Канал 1 |
Канал 2-4 |
| Тип соединителя |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Диапазон частот |
0~4 ГГц |
0~4 ГГц |
| SWR (максимум) |
1.35 |
1.5 |
| Потеря вставки (максимум) |
00,6 дБ |
00,8 дБ |
| Волна потери вставки (максимум) |
0.15 дБ |
0.15 дБ |
| Изоляция |
60 дБ |
60 дБ |
Особенности
- Интегрировать дизайн комбинировать сигнал питания и 4 каналов RF совместной
- Просто структура системы и оптимизировать провода и костюм низкой температуры
- Установка проста и бесплатное обслуживание
Заявления
- Оборона и аэрокосмика
- Высококачественная промышленная автоматизация
- Промышленный робот
- Таблица спутниковой связи
- Медицинское оборудование
Необязательно
- Схема, напряжение, ток
- Канал и диапазон частот
- Контактные материалы
- Тип соединителя и класс IP
- Рабочая скорость и температура
Очертание контуры
