Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара
  • Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара
  • Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара
Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара

Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара

Место происхождения КИТАЙ
Фирменное наименование CENO
Сертификация ISO9001,CE,RoHS,UL
Номер модели RCN0167C
Подробная информация о продукции
Каналы:
1 канал * 1,85-К (50 Ом)
Интерфейс:
1,85-К (50 Ом)
Частота:
DC-67GHz
Средняя мощность:
10 Вт при постоянном токе-10 ГГц; 5 Вт при 10–26 ГГц 3 Вт при 26–50 ГГц; 1 Вт при 50–67 ГГц
Вставить потерю:
1 дБ при постоянном токе ~ 26,5 ГГц 1,5 дБ при 26,5 ~ 50 ГГц 2,5 дБ при 50 ~ 67 ГГц
Вставить волну потерь (макс.):
0,1 дБ при постоянном токе ~ 26,5 ГГц 0,15 дБ при 26,5 ~ 50 ГГц 0,35 дБ при 50 ~ 67 ГГц
Коэффициент стоячей волны (макс.):
1,7 при постоянном токе ~ 26,5 ГГц 2,1 при 26,5 ~ 50 ГГц 2,6 при 50 ~ 67 ГГц
Коэффициент стоячей волны (макс.):
0,2 при постоянном токе ~ 26,5 ГГц 0,3 при 26,5 ~ 50 ГГц 0,4 при 50 ~ 67 ГГц
Выделить:

Радиочастотное вращающееся соединение DC-67 ГГц

,

РЧ вращающийся соединение для радиолокационной антенны

,

Вращающееся соединение с широким диапазоном частот

Условия оплаты и доставки
Количество мин заказа
1 шт
Цена
Подлежит обсуждению
Упаковывая детали
Картон
Время доставки
1 неделя
Условия оплаты
T/T, Paypal ,, Western Union
Поставка способности
500 шт в месяц
Описание продукта

 Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара

RCN0167C - это одноканальное радиочастотное вращающееся соединение CENO с диапазоном частот от DC до 67 ГГц. Радиочастотные контактные кольца являются критически важным компонентом соединения в современном прецизионном вращающемся оборудовании. Они обеспечивают стабильную передачу высокочастотных сигналов с низкими потерями даже в динамичных вращающихся средах и являются одной из основных технологий, обеспечивающих способность оборудования к «бесконечному непрерывному вращению». Для получения дополнительной информации, пожалуйста, свяжитесь с нами.






Спецификация

RCN0167C                                                               Спецификация
Каналы 1
Тип разъема 1.85-K (50Ω)
Диапазон частот DC-67 ГГц
Средняя мощность

10 Вт при DC-10 ГГц; 5 Вт при 10-26 ГГц

3 Вт при 26-50 ГГц; 1 Вт при 50-67 ГГц
Коэффициент стоячей волны (макс.)

1.7 при DC~26.5 ГГц

2.1 при 26.5~50 ГГц

2.6 при 50~67 ГГц
Коэффициент стоячей волны (макс.)

0.2 при DC~26.5ГГц

0.3 при 26.5~50 ГГц

0.4 при 50~67 ГГц
Вносимые потери (макс.)

1 дБ при DC~26.5ГГц

1.5 дБ при 26.5~50 ГГц

2.5 дБ при 50~67 ГГц
Вносимые потери (макс.)

0.1 дБ при DC~26.5ГГц

0.15 дБ при 26.5~50 ГГц

0.35 дБ при 50~67 ГГц











Особенности

  • Частота: DC~67 ГГц
  • Может быть объединено с передачей питания и сигнала
  • Низкие вносимые потери и КСВН
  • Простая установка и отсутствие необходимости в обслуживании



Применения

  • Антенна радара
  • Видео высокой четкости
  • Микроволновые ретрансляционные станции
  • Оборудование для ротационной терапии
  • Навигация



Дополнительно

  • Каналы
  • Диапазон частот
  • Разъем
  • Степень защиты
  • Рабочая скорость и температура

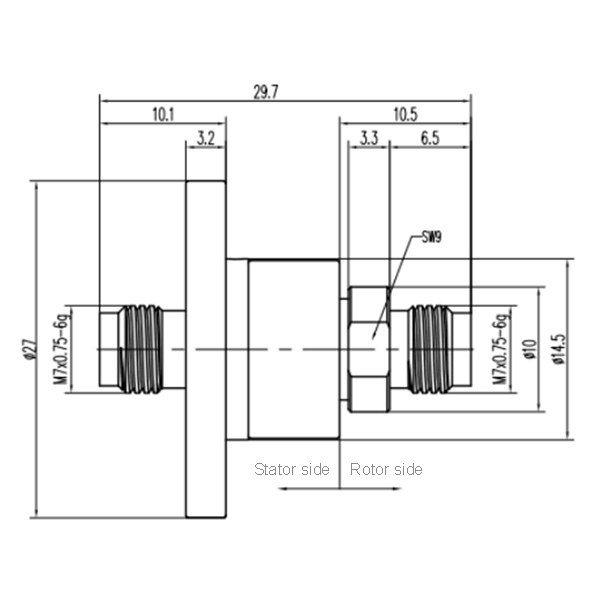

Габаритный чертеж

Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара 0







Почему стоит выбрать CENO

CENO - технологическая компания в области контактных колец, которая занимается исследованиями и разработками, производством и продажами. У нас есть современное оборудование и высокоточные измерительные приборы для обеспечения качества продукции и надежной работы. Площадь предприятия составляет 3000 квадратных метров и расположена в Шэньчжэне, Китай.

Радиочастотное вращающееся соединение с диапазоном частот DC-67 ГГц для антенны радара 1





Сертификация

ISO9001, CE, RoHS, UL, взрывозащита



Преимущества CENO

Члены инженерной команды имеют более чем 10-летний опыт работы в области контактных колец. Операторы, работающие над критическими процедурами, проходят внутреннее обучение.



Услуги, предоставляемые CENO

Консультационные услуги 24 часа в сутки, 7 дней в неделю.

Массовое и индивидуальное производство.

Предложение решений для системы вращения на 360°.





Добро пожаловать, чтобы проконсультироваться с нами по вашим запросам для любой системы вращения на 360°. Мы предоставим вам комплексное обслуживание и своевременно ответим на ваши запросы.
