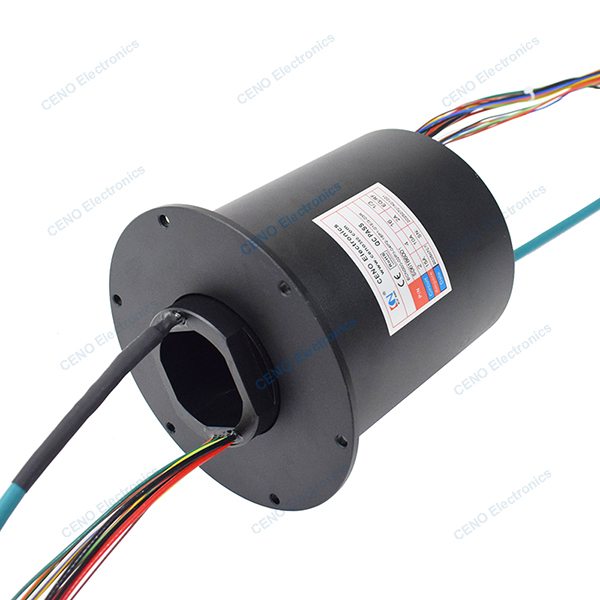

Интегрированный электрический Ethernet и ВЧ скользящий контакт с радиочастотным вращающимся соединением
ECN000-02P3-04P2-16P1-01EG-03R - это интегрированное скользящее кольцо CENO, которое объединяет электрическую мощность, сигнал Ethernet и 3 канала ВЧ сигнала. ВЧ скользящие кольца специально разработаны для передачи низко- или высокочастотных ВЧ сигналов. Они могут быть разделены на одноканальные и многоканальные ВЧ скользящие кольца. Они также могут быть интегрированы с электрическими сигналами и другими сигналами связи для удовлетворения всех потребностей передачи современных сложных систем. Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
Спецификация
| ECN000-02P3-04P2-16P1-01EG-03R Спецификация |
| Ток и цепи |
2 * 15A; 4 * 10A; 16 * 2A; 1 * 1000M Ethernet; 3 * RF |
| Номинальное напряжение |
0 ~ 220 В переменного/постоянного тока |
| Диэлектрическая прочность |
≥1000 В переменного тока при 50 Гц; ≥300 В переменного тока при 50 Гц |
| Сопротивление изоляции |
≥500MΩ при 500 В постоянного тока; ≥100MΩ при 300 В постоянного тока |
| Волна контактного сопротивления |
≤ 30mΩ |
| Рабочая температура |
-20°C~+60°C |
| Рабочая влажность |
60% относительной влажности |
| Степень защиты IP |
IP51 |
| Рабочая скорость |
0~50 об/мин |
| Внешний диаметр |
Ø119 мм |
| Контактный материал |
Драгоценный металл |
| Материал корпуса |
Алюминиевый сплав |
| Длина провода |
По индивидуальному заказу |
| Способ вращения |
Фланцевая установка |
| Радиочастота |
Параметры |
| |
Канал 1 |
Канал 2 |
Канал 3 |
| Тип разъема |
SMA-f (50Ω) |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Диапазон частот |
Постоянный ток до 18 ГГц |
Постоянный ток до 18 ГГц |
Постоянный ток до 18 ГГц |
| КСВН (макс.) |
1.4 при постоянном токе - 8 ГГц
1.8 при 8-18 ГГц
|
2 при постоянном токе - 4 ГГц
3 при 4-8 ГГц
3.5 при 8-12 ГГц
4.5 при 12-18 ГГц
|
2 при постоянном токе - 4 ГГц
3 при 4-8 ГГц
3.5 при 8-12 ГГц
4.5 при 12-18 ГГц
|
| Вносимые потери (макс.) |
0.5 дБ при постоянном токе - 8 ГГц
1.1 дБ при 8-18 ГГц
|
0.75 дБ при постоянном токе - 4 ГГц
1.5 дБ при 4-8 ГГц
2.5 дБ при 8-12 ГГц
3 дБ при 12-18 ГГц
|
0.75 дБ при постоянном токе - 4 ГГц
1.5 дБ при 4-8 ГГц
2.5 дБ при 8-12 ГГц
3 дБ при 12-18 ГГц
|
| Средняя мощность |
50 Вт при 1 ГГц |
30 Вт при 1 ГГц |
30 Вт при 1 ГГц |
| Изоляция |
50 дБ |
50 дБ |
50 дБ |
Особенности
- Интеграция питания, Ethernet и 3 каналов радиочастот и опций
- Стабильная производительность и разнообразие функций
- Простая установка и бесплатное обслуживание
Применения
- Радиолокационная антенна
- Радар управления воздушным движением
- Система ЭМС
- Система радиоэлектронной борьбы
- Радар управления воздушным движением
Дополнительно
- Цепь, напряжение, ток
- Каналы и диапазон частот
- Контактные / Корпусные материалы
- Степень защиты
- Рабочая скорость и температура
Чертеж
