Низкотемпературное интегрированное электрическое питание Ethernet и ВЧ вращающееся контактное кольцо

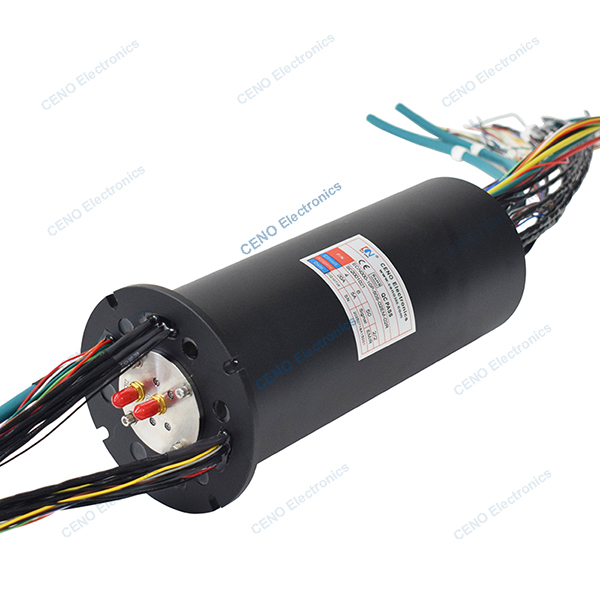

ECN000-10P-50S-02EM-02R - это интегрированное контактное кольцо CENO, сочетающее в себе электрическое питание, сигнал Ethernet и 2 канала радиочастоты. ВЧ контактные кольца специально разработаны и разделены по частоте передачи на низкочастотные ВЧ контактные кольца и высокочастотные/микроволновые контактные кольца. Низкочастотные ВЧ контактные кольца относительно просты в изготовлении и относительно недороги. Высокочастотные/микроволновые контактные кольца сложны в проектировании и изготовлении, требуют чрезвычайно высоких стандартов для материалов и конструкции и, следовательно, дороги. Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
Спецификация
|
ECN000-10P-50S-02EM-02R
|
Спецификация |
| Ток и цепи |
4*20A; 6 * 5A; 50 * Сигнал; 2 * Сигнал Ethernet |
| Номинальное напряжение |
0 ~ 220 В переменного/постоянного тока |
| Диэлектрическая прочность |
≥500 В переменного тока при 50 Гц; ≥300 В переменного тока при 50 Гц |
| Сопротивление изоляции |
≥500MΩ при 500 В постоянного тока; ≥100MΩ при 300 В постоянного тока |
| Волна контактного сопротивления |
≤ 30 мΩ |
| Рабочая температура |
-40°C~+60°C |
| Рабочая влажность |
60% относительной влажности |
| Степень защиты IP |
IP51 |
| Рабочая скорость |
0~100 об/мин |
| Внешний диаметр |
Ø90 мм |
| Контактный материал |
Драгоценный металл |
| Материал корпуса |
Алюминиевый сплав |
| Длина провода |
По индивидуальному заказу |
| Способ вращения |
Фланцевая установка |
| Радиочастота |
Параметры |
| |
Канал 1 |
Канал 2 |
| Тип разъема |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Стиль |
Стиль I |
Стиль I |
| Диапазон частот |
Постоянный ток до 8 ГГц |
Постоянный ток до 8 ГГц |
| КСВ (макс.) |
1.4 |
1.5 |
| Плавание КСВ (макс.) |
0.15 |
0.2 |
| Вносимые потери |
0.7 дБ |
1.1 дБ |
| Вносимые потери (макс.) |
0.1 дБ |
0.1 дБ |
| Средняя мощность |
10 Вт при 1 ГГц |
10 Вт при 1 ГГц |
| Изоляция |
70 дБ |
70 дБ |
Особенности
- Высокая частота и дополнительные каналы
- Различная структура по индивидуальному заказу
- 2 канала и опционально
- Подходит для низкотемпературной среды
- Простая установка и бесплатное обслуживание
Применения
- Радарная антенна
- Видео высокой четкости
- Радар управления воздушным движением
- Спутниковая наземная станция
- Система ЭМС
Дополнительно
- Цепь, напряжение, ток
- Каналы и сигналы
- Структура и материалы
- Степень защиты
- Рабочая скорость и температура
Габаритный чертеж
