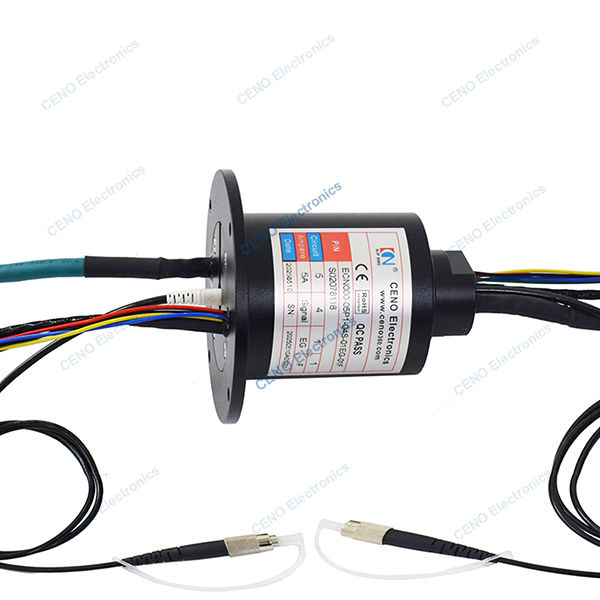

Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо
  • Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо
  • Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо
  • Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо
  • Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо
Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо

Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо

Место происхождения Китай
Фирменное наименование CENO
Сертификация CE,RoHS,ISO9001,UL
Номер модели ECN000-05P1-04S-01EG-01F
Подробная информация о продукции
Оптические волокна:
5 * 5A; 4 * сигнал; 1 * Ethernet; 1 * оптоволоконный
Номинальное напряжение:
0 ~ 220 В переменного/постоянного тока
Диэлектрическая прочность:
≥ 1000VAC@50Hz; ≥ 300VAC@50Hz
Сопротивление изоляции:
≥500MΩ@500VDC; ≥100MΩ@300VDC
Сопротивление контакта:
≤ 10 мОм
Контактный материал:
Драгоценный металл
Housing Material:
Сплав алюминия
Рабочая температура:
-40°C~+50°C
Рабочая влажность:
60 % RH
Степень защиты ИС:
IP51
Операционная скорость:
0~300rpm
Внешний диаметр:
Ø56mm
Размер и длина свинцового провода:
По запросу
Длина волны:
1310/1550
Потеря вставки:
<2dB
Убытки от возврата:
<30dB
Отклонение потери вставки:
＜±0.5 дБ
Соединитель:
FC
Способ установки:
Установка фланца
Выделить:

Низкотемпературный оптоволоконный вращающийся соединение

,

с интегрированным эфирным кольцом скольжения

,

оптоволоконный вращающийся соединение с Ethernet

Условия оплаты и доставки
Количество мин заказа
1 шт.
Цена
Подлежит обсуждению
Упаковывая детали
Запрос Cartons/As
Время доставки
1 неделя
Условия оплаты
T/T, PayPal, Western Union
Поставка способности
1000 штук в месяц
Описание продукта

Низкотемпературное интегрированное вращающееся контактное кольцо для Ethernet-сигнала и оптоволокна

ECN000-05P1-04S-01EG-01F - это интегрированное вращающееся контактное кольцо CENO для передачи электропитания, сигналов и оптоволокна, которое используется в машинах, работающих при низких температурах от -40°C до +50°C. Контактное кольцо - это электромеханическое устройство, которое позволяет передавать питание и электрические сигналы от неподвижной к вращающейся конструкции. Интегрированные вращающиеся контактные кольца CENO для оптоволокна разработаны для работы в суровых условиях и соответствия высоким требованиям, а также применяются в аэрокосмической и оборонной промышленности.




Особенности

  • Интегрированная конструкция, сочетающая питание, сигналы и оптоволоконное вращающееся соединение
  • Низкотемпературное исполнение
  • Возможность интеграции различных данных
  • Простота установки и отсутствие необходимости в обслуживании


Применение

  • Робототехника
  • Системы транспортировки материалов
  • Радарные системы
  • Системы дистанционного управления
  • Медицинское оборудование


Дополнительно

  • Цепь, напряжение, ток
  • Длина волны и тип волокна
  • Материалы контактов / корпуса
  • Конструкция и установка
  • Рабочая скорость и температура




Спецификация

ECN000-05P1-04S-01EG-01F

Спецификация
Ток и цепи5 цепей * 5A; 4 цепи * сигнал; 1 * Ethernet-сигнал; 1 * оптоволокно
Номинальное напряжение0 ~ 220 В переменного/постоянного тока
Диэлектрическая прочность≥1000 В переменного тока при 50 Гц; ≥300 В переменного тока при 50 Гц
Сопротивление изоляции≥500 МОм при 500 В постоянного тока; ≥100 МОм при 300 В постоянного тока
Волновое сопротивление контактов≤ 10 мОм
Рабочая температура-40°C~+50°C
Рабочая влажность60 % относительной влажности
Степень защиты IPIP51
Рабочая скорость0~300 об/мин
Внешний диаметрØ56 мм
Материал контактовДрагоценный металл
Материал корпусаАлюминиевый сплав
Длина проводаРотор: 1000 мм; Статор: 1000 мм
Способ установкиФланцевая установка
Оптоволокно
Длина волны1310/1550
Вносимые потери＜2 дБ
Обратные потери＜30 дБ
Отклонение вносимых потерь＜±0,5 дБ
РазъемFC
Длина кабеляСтатор: 700±10 мм; Ротор: 1100±15 мм




Габаритный чертеж

Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо 0






Серия продукции CENO Power/Signal + Fiber Optic rotary joint

Интегрированное контактное кольцо - это нестандартная серия CENO. Конструкция POWER/SIGNAL + FIBER OPTIC ROTARY JOINT разработана в соответствии со специальными требованиями, для интеграции токовых, сигнальных цепей и оптоволоконного соединения. Его ток может достигать нескольких сотен ампер, а его сигнал может охватывать все типы сигналов в зависимости от конкретного применения. Оптоволоконное соединение включает одномодовое и многомодовое волокно с различными каналами от одного до десятков каналов. Это интегрированное контактное кольцо имеет хорошие характеристики и различные функции, поэтому оно широко используется в электрических кранах.



Низкотемпературный интегрированный сигнал Ethernet и волоконно-оптический вращающийся совместный скользящий кольцо 1
