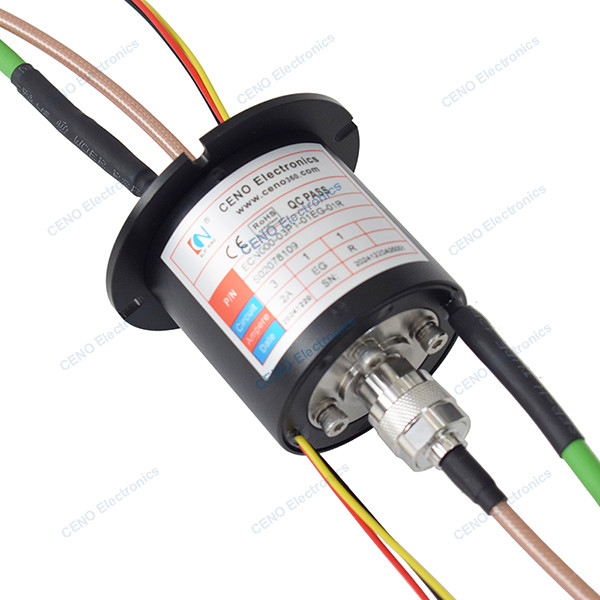

Интегрировать RF скольжение кольца с мощностью сигнала Ethernet и радиочастотного вращающегося союза
ECN000-03P1-01EG-01R представляет собой новый интегрированный RF Slip Ring CENO, который сочетает в себе схемы с электрическим питанием, сигналом Ethernet и 1-канальным RF сигналом.,параметры типа сигнала могут охватывать все типы в зависимости от разного применения, этот тип кольца имеет стабильную производительность,отвечает требованиям электромагнитной совместимости EMCДля получения дополнительной информации, пожалуйста, свяжитесь с нами.
Спецификация
|
ECN000-03P1-01EG-01R
|
Спецификация |
| Ток и схемы |
3 * 6A; 1 * 1000M Ethernet сигнал |
| Номинальное напряжение |
0 ~ 220 VAC/VDC |
| Диэлектрическая прочность |
≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Сопротивление изоляции |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Контактное сопротивление |
≤ 30 мΩ (50 оборотов в минуту) |
| Контактный материал |
Драгоценный металл |
| Материал для жилья |
Сплав алюминия |
| Рабочая температура |
-40°C~+55°C; -45°C~+65°C |
| Рабочая влажность |
95% RH |
| Степень защиты ИС |
IP54 |
| Операционная скорость |
0 ~ 7 оборотов в минуту |
| Длина свинцового провода |
По заказу |
| Установка |
Установка фланца |
| Радиочастота |
|
| Диапазон частот |
DC-2GH |
| Сопротивление |
50Ω |
| Потеря вставки |
≤ 2,5 дБ |
| Вставьте диапазон потерь |
< 0,1 дБ |
| VSWR |
< 1.3 |
| Волна VSWR |
< 0.1 |
| Средняя мощность |
250 Вт |
| Размер свинцового провода |
По заказу |
| Длина свинцового провода |
200±5 мм |
| Тип соединителя |
Нью-Джерси |
| Контактный материал |
Золото в золото |
| Материал для жилья |
Медь |
Особенности
- Комбинировать Ethernet, электрическое питание и RF вращающийся соединение
- Стабильная производительность и разнообразие функций
- Установка проста и бесплатное обслуживание
Заявления
- Радарная антенна
- Видео в высоком разрешении
- Радар управления воздушным движением
- Навигация
- Электронные противодействия
Необязательно
- Схемы, напряжение, ток
- Сигнал и каналы
- Контактные материалы
- Степень защиты
- Рабочая скорость и температура
Очертание контуры
