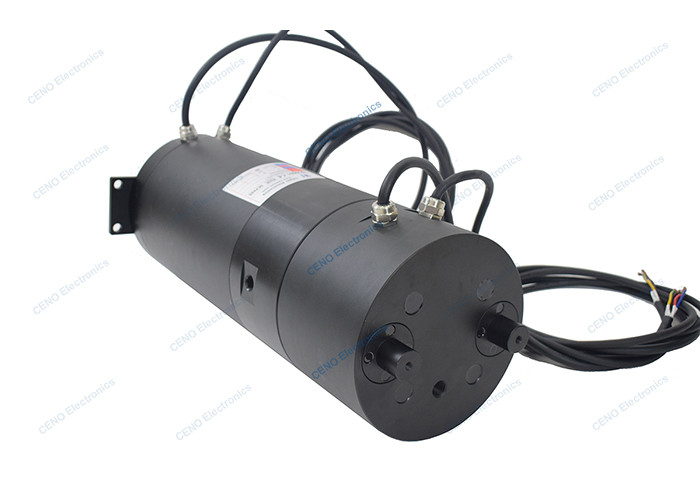

Комбинированный электрический коннектор с двухканальным пневматическим вращающимся соединением
QCN0203-07P1 представляет собой CENO интегрированный пневматический / гидравлический вращающийся союз, который сочетает в себе 7 цепей 2A электрический сигнал и 2 канала газа с максимальным давлением 8Bar.Пневматическое - гидравлическое интегрированное проводящее скольжение кольцо может быть разделено на пневматическое проводящее скольжение кольцо и гидравлическое проводящее скольжение кольцо в соответствии с различными средствами передачи. Рабочий принцип пневматического проводящего кольца скольжения заключается в передаче газа от статора к устройству ротора для завершения проводящей передачи. Более подробная информация пожалуйста, свяжитесь с нами.
Особенности
- Электрические цепи на сотни каналов, газ и жидкость на 16 каналов.
- Стабильная передача, длительный срок службы
- Будьте интегрировать типы сигналов и данных
- Дизайн фланца легкая установка
Заявления
- Автоматическая машина
- Машины для испытаний поворотных станков
- Инженерные машины
- Машины для заправки
- Медицинское оборудование
Необязательно
- Схема, напряжение, ток
- Тип уплотнения и среда
- Контактные материалы
- Степень защиты
- Рабочая скорость
Спецификация
QCN0203-07P1 | Спецификация |
| Схемы и ток | 4 схемы * 2A; 3 схемы * 2A |
| Номинальное напряжение | 0~415VAC/VDC |
| Диэлектрическая прочность | ≥1000VAC@50Hz |
| Сопротивление изоляции | ≥ 100MΩ@100VDC |
| Электрический шум | Максимальная мощность 30mΩ (50 оборотов в минуту) |
| Рабочая температура | -20°C~+60°C |
| Рабочая влажность | 60% RH |
| Степень защиты ИС | IP65 |
| Рабочая скорость | 0 ~ 10 оборотов в минуту |
| Внешний диаметр | Ø200 мм |
| Контактный материал | Драгоценный металл |
| Жилой материал | Сплав алюминия + нержавеющая сталь |
| Размер свинцового провода | 3 ядра / 4 ядра защищенная проволока |
| Длина свинцового провода | Сторона ротора: 2000 мм; сторона статора: 2000 мм |
| Установка | Установка фланца |
| Ротационные соединения | |
| Дорога | 2 канала газа (вход 2*; выход 1*) |
| Размер интерфейса | G3/8 |
| Максимальное давление | 8 бар |
| Ротационный момент | ≤ 15N*m |
Очертание контуры
Наша служба
1Ответ на запрос через 24 часа.
2Пожалуйста, пожалуйста, сообщите нам, какие предметы вы заинтересованы и разумная цена будет предоставлена вам по получении вашего нового запроса ASAP.
3Ответьте подробно.
4- Решил проблему с вами во время использования наших продуктов.
5Мы предложим вам образцы для нашего будущего сотрудничества.
Частые вопросы
1Что мы будем делать?
Мы специализируемся на разработке, проектировании, производстве высококачественных слайперских устройств и предлагаем различные решения для вращающихся систем.
2Как давно мы занимаемся этим бизнесом?
CENO основала бизнес с кольцами с 2009 года.
3Что такое кольцо?
Слифовальное кольцо - это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы из стационарной в вращающуюся конструкцию.Слиповое кольцо может использоваться в любой электромеханической системе, которая требует вращения при передаче мощности или сигналовОн может улучшить механическую производительность, упростить работу системы и устранить повреждения проводов, висящих на подвижных соединениях.
4Как выбрать кольцо?
Правильный выбор раствора скользящего кольца требует подробной информации о параметрах работы вашего приложения, включая общее количество схем, напряжение и амперы на схему, скорость работы и тип установки.Хорошее место для начала поиска - наши стандартные кольца.Если вы уверены, что, скорее всего, требуется индивидуальное / модифицированное решение или вам нужна помощь в вашем выборе, свяжитесь с нами, чтобы начать.
5Вы предлагаете кольца на заказ?
Да, если вы уверены, что вам, скорее всего, необходимо пользовательское / модифицированное решение или вам нужна помощь в выборе, свяжитесь с нами для начала.Наши инженеры придумают идеальное решение для ваших потребностей..
Почему с CENO
CENO является одной из технологических компаний в области скользящих колец, которая занимается исследованиями и разработками, производством и продажами.У нас есть современное оборудование и высокоточные испытательные приборы, чтобы обеспечить качество продукции и надежную производительностьОбъект площадью 3000 квадратных метров расположен в Шэньчжэне, Китай.
Сертификация
ISO9001, CE, RoHS, UL, взрывозащищенный
Преимущество CENO
Члены инженерной команды имеют более 10 лет опыта работы в области скольжения кольца. Операторы работают над критическими процедурами, все они квалифицированы на основе внутреннего обучения.
Услуга CENO
24 часа в сутки, 7 дней в неделю.
Массовое и индивидуальное производство.
Решение для системы вращения 360°.
Добро пожаловать, чтобы проконсультироваться с нами с вашими запросами для любой 360 ° системы вращения. Мы предоставим одностороннее обслуживание для вас своевременно ответить на ваши запросы.
