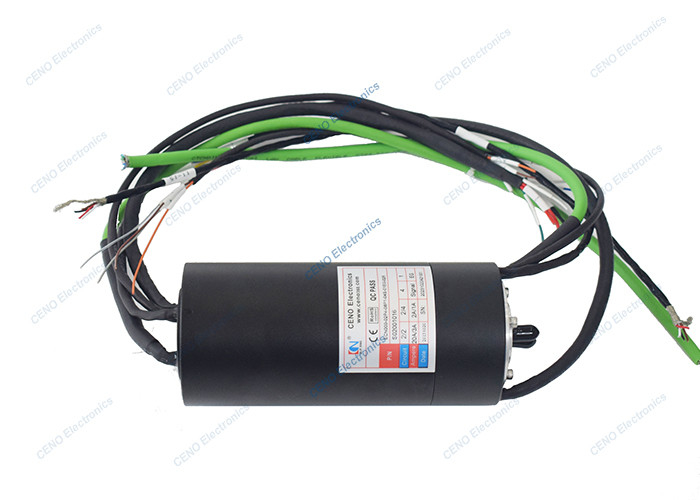

Низкотемпературный интегрированный РЧ вращающийся общий скользящий кольцо с сигналом Ethernet 1000M
ECN000-02P4-08P1-04S-01EG-02R - это новое индивидуальное интегрированное скользящее кольцо CENO, предназначенное для низкотемпературной среды, которое сочетает в себе 2 канала радиочастотного вращающего соединения, 1 группу 1000M Ethernet-сигнала,1 группа RS422 с электрическими цепями. В отличие от стандартных готовых скользящих колец. Большинство скользящих колец CENO поддерживается для настройки для разных приложений в этом скользящем колесе может быть интегрировано с Ethernet, USB, Encoder, Sensor,Термопары, HDMI, Profi Bus и т.д. Более подробная информация, пожалуйста, свяжитесь с нами.
Спецификация
|
ECN000-02P4-08P1-04S-01EG-02R
|
Спецификация |
| Ток и схемы |
2 схемы*20A; 2 схемы*3A; 2 схемы*2A; 4 схемы*1A; 1группа*RS422; 1группа*1000M Ethernet |
| Номинальное напряжение |
0-24VAC/VDC |
| Диэлектрическая прочность |
≥ 300VAC@50Hz |
| Сопротивление изоляции |
≥ 100MΩ@300VDC |
| Контактное сопротивление |
30 мΩ (50 оборотов в минуту) |
| Контактный материал |
Драгоценный металл |
| Материал для жилья |
Сплав алюминия |
| Рабочая температура |
-40°C~+55°C; -50°C~+60°C |
| Рабочая влажность |
60 % RH |
| Степень защиты ИС |
IP51 |
| Операционная скорость |
0 ~ 100 оборотов в минуту |
| Размер свинцового провода |
AWG17# 22# 24# Провод Тефлон® UL
CAT5e; 4-ядерный проволока с защитой от скручивания
|
| Длина свинцового провода |
Ротор: 300 мм; Статор: 300 мм |
| Путь вращения |
Установка фланца |
| |
CH1 |
CH2 |
| Интерфейс |
SMA-f ((50Ω) |
SMA-f ((50Ω) |
| Стиль |
Стиль I |
Стиль I |
| Диапазон частот |
DC до 2 ГГц |
DC до 2 ГГц |
| VSWR, максимум |
1.2 |
1.25 |
| VSWR WOW, максимум |
0.05 |
0.1 |
| Вставка потерь, максимум |
0.25 дБ |
0.35 дБ |
| Вставьте потерю, вау, максимум |
00,05 дБ |
0.1 дБ |
| Пиковая мощность |
1000 Вт |
500 Вт |
| Средняя мощность |
100 Вт |
20 Вт |
Особенности
- Комбинировать Ethernet, RS422, электрическое питание с RF
- Костюм для низкотемпературной среды -50°C~+60°C
- Опция RF 1-5 каналов
Заявления
- Радарная антенна
- Самолеты
- Электронный счетчик
- Спутниковая земная станция
- Видео в высоком разрешении
Необязательно
- Схема, напряжение, ток
- Радиочастотные каналы
- Интегрированные типы сигналов
- Контактные материалы
- Рабочая температура / скорость
Очертание контуры
